LED开关电源常见保护电路设计


中心议题:

  • LED开关电源的几种常见保护电路

LED开关电源保护电路的解决方案:

  • 过电流保护电路
  • 过电压保护电路
  • 软启动保护电路
  • 过热保护电路

一款好的LED开关电源除了需要稳定、高效、可靠外,电路的各种保护措施也必须精心设计,以避免在复杂环境条件下能够迅速的对电源电路和负载进行有效保护,本文介绍LED开关电源的过电流、过电压、软启动和过热保护电路。

1、过电流保护电路

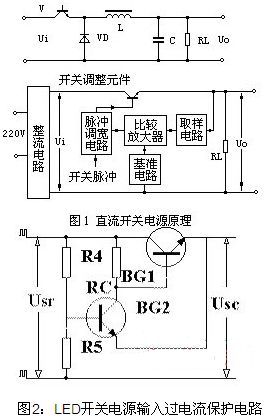

在直流LED开关电源电路中,为了保护调整管在电路短路、电流增大时不被烧毁。其基本方法是,当输出电流超过某一值时,调整管处于反向偏置状态,从而截止,自动切断电路电流。如图1所示,过电流保护电路由三极管BG2 和分压电阻R4、R5组成。电路正常工作时,通过R4与R5的压作用,使得BG2 的基极电位比发射极电位高,发射结承受反向电压。于是BG2 处于截止状态(相当于开路),对稳压电路没有影响。当电路短路时,输出电压为零,BG2 的发射极相当于接地,则BG2 处于饱和导通状态(相当于短路),从而使调整管BG1 基极和发射极近于短路,而处于截止状态,切断电路电流,从而达到保护目的。

2、过电压保护电路

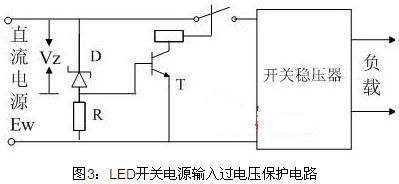

直流LED开关电源中开关稳压器的过电压保护包括输入过电压保护和输出过电压保护。如果开关稳压器所使用的未稳压直流电源(诸如蓄电池和整流器)的电压如果过高,将导致开关稳压器不能正常工作,甚至损坏内部器件,因此LED开关电源中有必要使用输入过电压保护电路。图3为用晶体管和继电器所组成的保护电路,在该电路中,当输入直流电源的电压高于稳压二极管的击穿电压值时,稳压管击穿,有电流流过电阻R,使晶体管T导通,继电器动作,常闭接点断开,切断输入。输入电源的极性保护电路可以跟输入过电压保护结合在一起,构成极性保护鉴别与过电压保护电路。
