高阻抗微弱信号测量的保护电路设计

中心议题：

• 高阻抗信号测量原理与影响因数分析
• 高阻抗信号测量保护电路设计与分析

空气质量检测、光电信号探测、加速度计、压电传感器以及生物体信号等高阻抗信号测量，易受到来自测量系统输入电阻、输入偏置电流的影响，实际测量系统中主要有与信号路径相并联的元器件如电阻、电容的分流，电缆泄漏电流和印刷电路板寄生漏电流的影响。因此，高阻抗微弱信号测量电路，必须经过精心设计以满足系统对低偏置电流、低噪声和高增益的要求。

1 高阻抗信号测量原理与影响因数分析

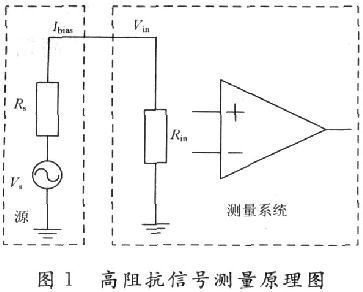

高阻抗信号测量，易受到测量系统输入阻抗的分压与系统输入偏置电流的影响。如图1所示，将被测高阻抗信号源与测量系统相连，信号源的戴维宁等效电路由Vs与Rs串联而成。假定测量系统的等效输入电阻为Rin，输入端电压为Vin，由于Rs与Rin的分压，使得输入端电压减小，测量系统的输人端电压为：

假定Rs=1 MΩ，Rin=100 MΩ。当Vs=1 V时，Vin=0.99 V，可以看出，系统输入电阻的负载效应产生1％的误差。实现高精度测量，需要增加测量系统的输入阻抗。

如图1所示，测量系统的偏置电流为Ibias，假定电流正方向为流入测量系统，这一电流将在源电阻Rs上产生误差电压，实际测量系统探测到的输入电压为：

假定Ibias=1 nA，Rs=10 MΩ。当Vs=1 V时，Vin=0.99 V。此时，输入偏置电流将引起1％的误差。实现高精度测量，需要降低测量系统的输入偏置电流。

从以上分析可以得出，提高测量系统的输入阻抗和减小输入偏置电流对高阻抗信号测量有着重要的意义。测量系统的输入阻抗应当远大于被测信号源的内阻才能满足对测量精确度的要求。

实际测量系统的等效输入阻抗主要包括有信号电缆绝缘电阻、信号调理电路的分流电阻、放大器输入阻抗，以及印刷电路板的寄生电阻。系统的输入偏置电流主要包括有信号调理电路分流电流、信号输入电缆和印刷、电路板上的泄露电流。目前，高输入阻抗、低噪声的FET放大器，其输入阻抗高达1010～1012Ω，输入偏置电流为皮安(pA)量级，电压、电流噪声性能都能满足普遍应用场合。由于理想的高阻值电阻、低漏电流电容往往是难以得到的，从传感器输出的微弱信号，在经过放大之前需要经过各种调理，信号调理电路的设计显得非常重要，它决定了测量系统的性能。如何提高测量系统的输入阻抗，减小输入偏置电流与降低系统噪声成为了高阻抗微弱信号探测的主要考虑因数。这里主要就提高系统输入阻抗和减小输入偏置电流进行研究和分析。
