保护USB的电源开关设计方案


中心议题:

  • USB开关电路的整体设计思路
  • 保护USB的电源开关设计方案

解决方案:

  • 电荷泵设计
  • 过流保护电路设计


1  引言

通用串行总线(UniversalSerialBus)使PC机与外部设备的连接变得简单而迅速,随着计算机以及与USB相关便携式设备的发展,USB必将获得更广泛的应用。由于USB具有即插即用的特点,在负载出现异常的瞬间,电源开关会流过数安培的电流,从而对电路造成损坏。

本文设计的USB电源开关采用自举电荷泵,为N型功率管提供2倍于电源的栅驱动电压。在负载出现异常时,过流保护电路能迅速限制功率管电流,以避免热插拔对电路造成损坏。

2  USB开关电路的整体设计思路

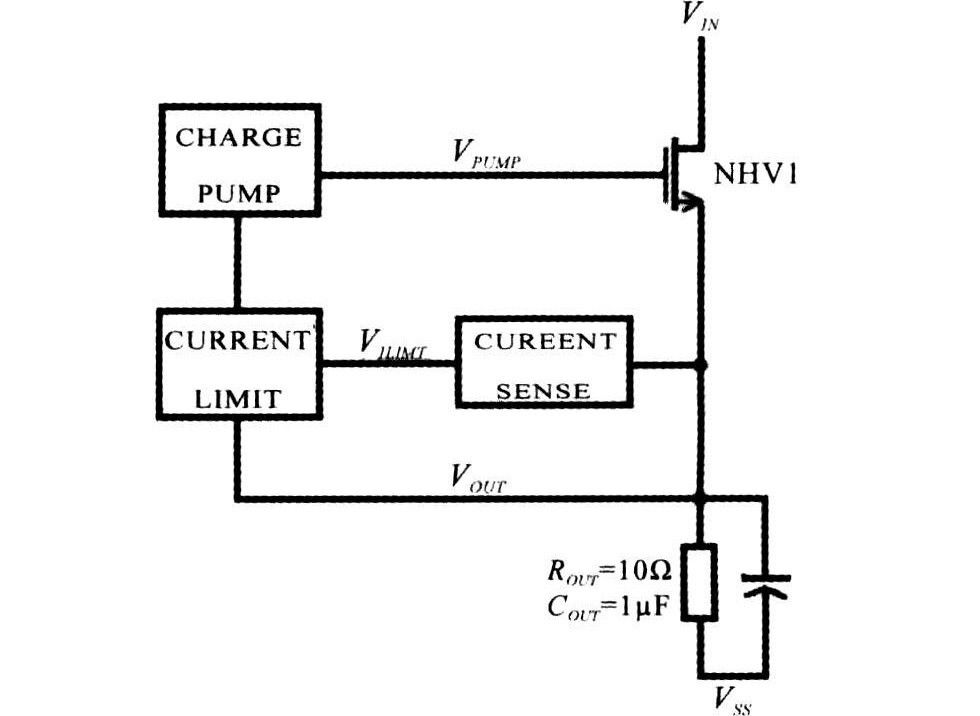

图1为USB电源开关的整体设计。其中,VIN为电源输入,VOUT为USB的输出。在负载正常的情况下,由电荷泵产生足够高的栅驱动电压,使NHV1工作在深线性区,以降低从输入电源(VIN)到负载电压(VOUT)的导通损耗。当功率管电流高于1A时,Currentsense输出高电平给过流保护电路(Currentlimit);过流保护电路通过反馈负载电压给电荷泵,调节电荷泵输出(VPUMP),从而使功率管的工作状态由线性区变为饱和区,限制功率管电流,达到保护功率管的目的。当负载恢复正常后,Currentsense输出低电平,电荷泵正常工作。


图1 USB电源开关原理图
