直流电源EMI滤波器的设计

中心议题：

• 直流电源EMI滤波器的设计原则
• EMI滤波器网络结构
• 电源EMI滤波器参数确定方法
• 电源EMI滤波器安装要求

1 设计原则——满足最大阻抗失配

插入损耗要尽可能增大，即尽可能增大信号反射。设电源输出阻抗和与之端接滤波器输人阻抗分别为ZO和ZI，根据信号传输理论，当ZO≠ZI时，在滤波器输入端口会发生反射，反射系数  p=( ZO- ZI)/( ZO+ ZI)

显然，ZO与ZI相差越大，p便越大，端口产生反射越大，EMI信号就越难通过。所以，滤波器输入端口应与电源输出端口处于失配状态，使EMI信号产生反射。同理，滤波器输出端口应与负载处于失配状态，使EMI信号产生反射。即滤波器设什应遵循下列原则：源内阻是高阻，则滤波器输人阻抗就应该是低阻，反之亦然。

负载是高阻，则滤波器输出阻抗就应该是低阻，反之亦然。

对于EMI信号，电感是高阻，电容是低阻，所以，电源EMI滤波器与源或负载端接应遵循下列原则：

如果源内阻或负载是阻性或感性，与之端接滤波器接口就应该是容性。

如果源内阻或负载是容性，与之端接滤波器接口就应该是感性。

2 EMI滤波器网络结构

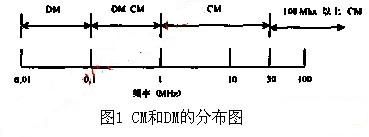

EMI信号包括共模干扰信号CM和差模干扰信号DM，CM和DM分布如图1所示。它可用来指导如何确定EMI滤波器网络结构和参数。

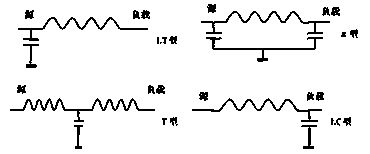

EMI滤波器基本网络结构如图2所示。

上述4种网络结构是电源EMI滤波器基本结构，但是在选用时，要注意以下间题：

1)双向滤波功能——电网对电源、电源对电网都应该有滤波功能。
2)能有效地抑制差模干扰和共模干扰——工程设计中重点考虑共模干扰抑制。
3)最大程度地满足阻抗失配原则。
