用于汽车电子系统保护的瞬态电压抑制器TVS

中心议题：

• 用于汽车电子保护的TVS参数分析
• TVS应用于汽车电子的保护方案

解决方案：

• TVS用于汽车电源线的初级保护
• TVS针对负向瞬态电压和反向电源电压的保护
• TVS用于汽车电源线的次级保护

汽车设计的一项主要挑战是保护电子设备(例如控制单元、传感器和信息娱乐系统)免受电源线上出现的有害浪涌电压、瞬态电压、ESD和噪声的损害。瞬态电压抑制器(TVS)是汽车电子保护的理想方案，其某些参数对这些应用来说非常重要，包括额定功率、断态电压、击穿电压、最大击穿电压。下面是这些参数的定义。

额定功率

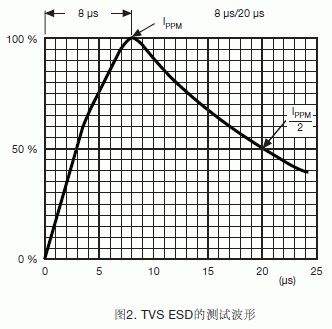

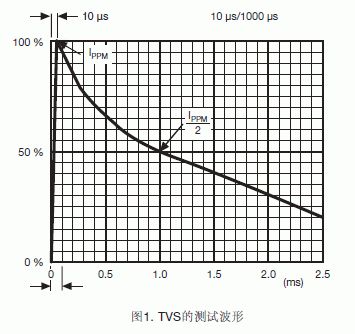

TVS的额定功率是在一定测试或应用条件下吸收浪涌的能力。10μs/1000μs脉冲波形的工业标准测试条件(Bellcore 1089标准)如图1所示。这个测试条件不同于8μs/20μs脉冲波形的TVS瞬态电压吸收能力测试条件，如图2所示。

击穿电压(VBR)

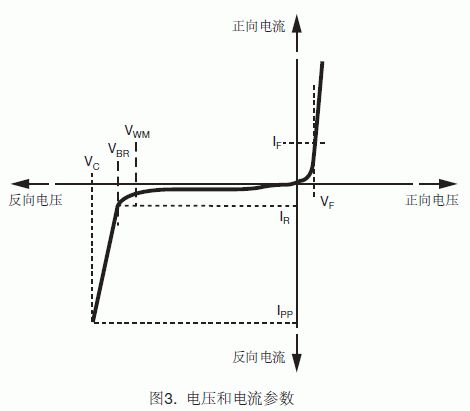

击穿电压是器件进入雪崩击穿的电压，在数据表上的特定电流条件下对其进行测试(图3)。
