正确调节滤波器各组件以提高降噪效果

中心议题：

• 共模滤波器RC输入不匹配引起的误差
• 正确调节滤波器各组件以提高降噪效果

解决方案：

• 添加差动电容

在 DC 到低频传感器信号调节应用中，仅依靠仪表放大器的共模抑制比 (CMRR) 并不足以在恶劣的工业使用环境中提供稳健的噪声抑制。要想避免多余噪声信号的传播，对仪表放大器输入端低通滤波器中各组件进行正确的匹配和调节至关重要。最终，才能让内部电磁干扰/无线电频率干扰 (EMI/RFI) 滤波和 CMRR 共同作用，降低其他噪声，从而达到可以接受的信噪比 (SNR)。

共模滤波器RC输入不匹配引起的误差

例如，请思考图 1 所示低通滤波器实施。电阻传感器通过一个低通滤波器网络差动连接至一个高阻抗仪表放大器，而低通滤波器网络由 RSX 和 CCM 组成。理想情况下，如果每条输入支线的 CCM 都完全匹配，则两个输入端共有的噪声量将在到达 INA 输入端以前得到相应的降低。

图 1 共模输入滤波

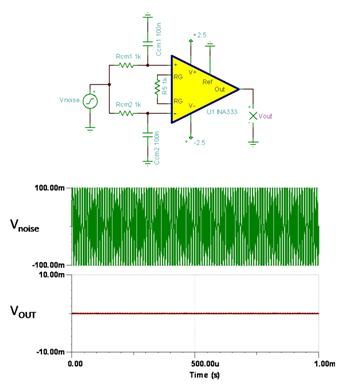

共模滤波器电容 (Ccm) 完全匹配时，噪声几乎被彻底消除。图 2 显示了 TINA SPICE 仿真的这一结果，其将一个 100 mVpp、100 kHz 的共模误差信号注入到 INA333 输入端。

图 2 INA333 共模滤波的完全输入 RC 匹配举例仿真
