基于智能功率技术的荧光灯驱动电路设计
中心议题：
- 基于智能功率技术的荧光灯驱动电路设计
- 采用固定频率半桥拓扑驱动线性荧光灯管的创新解决方案
- 采用单片电路的方法
在照明应用电子变换器实现中，成本制约因素驱动着技术的选择。除下文要介绍的创新的纵向智能功率(VIPower)解决方案外，市场上还存在另外两种不同的经典方法。第一种方法是基于IC器件，与若干个外部无源器件一起，驱动两个高压(通常高于400V)功率MOS晶体管，实现一个半桥变换器。第二种方法基于两个高压双极晶体管和大量的无源器件，但是只能实现前文提到的另外两个解决方案集成的具体功能中的部分功能。双极解决方案被用于成本极其低廉、性能中低的应用中。
相对于经典的方法，本文提出了一个创新的解决方案，它的成本具有很强的竞争力，而且性能也可得到增强。
VK06TL采用意法半导体(ST)独有的智能功率VIPower M3-3制造技术，这项技术允许在同一芯片上集成控制部分和功率级。功率级是一个“发射极开关”，这个“发射极开关”通过在一个共射-共基放大器结构中放置一个双极高压达林顿晶体管和一个低压MOS场效应晶体管制成的，因此，这个解决方案实现了双极器件的低压降与断态时高击穿电压之间的平衡，以及MOS场效应晶体管的开关速度快的特性。
由于在关断状态时，双极晶体管级处于共基极模式，因此，从双极晶体管的基极抽出贮存电荷的负基极电流基本上是集电极电流，因为这个原因，这个“发射极开关”结构可以实现一个很高的频率(200kHz左右)。
这个特性使共射-共基放大器结构的开关性能比一个标准双极晶体高出很多，可与一个场效应MOS晶体管媲美。因此，我们说这个器件没有电荷贮存效应。这项技术的控制部分是采用BCD(双极-互补MOS-双扩散MOS)单元库实现的。
荧光灯镇流器驱动器
在VIPower M3-3技术基础之上，我们设计了一个荧光灯镇流器专用的驱动器(VK06TL)。这个器件采用两种不同的封装：SO-16表面组装封装和ST19通孔组装封装。
在图1的变换器半桥中，VK06TL被指定用于上桥臂和下桥臂，因为采用两个VK06TL，几乎无需外部器件，只用两个二次绕组就可以导通一次侧扼流圈，所以，设计一个效率极高而成本极低的荧光灯变换器是可行的。

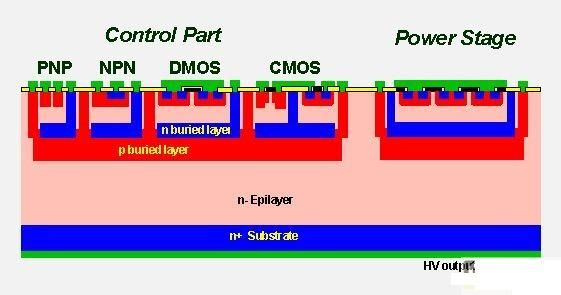

图1：M3-3 横截面图
