基于物联网嵌入式技术的LED路灯控制器设计
中心议题:
- 基于物联网嵌入式技术的LED路灯控制器设计
- 学习主控器的设计
- 采用DN0112 芯片设计了PWM 调光模块
目前，所使用的大功率LED 路灯大部分都是简单的直接照明，缺少必要的智能控制，或者有些虽然具备有智能控制的功能，但是却不能自动检测路灯的照明状况，也不能方便地对路灯进行远程及本地调控。 并且现有的照明管理系统大都采用有线电缆控制照明灯具，对LED 路灯进行调控，通信协议比较复杂，建设成本和运营成本都比较高。 本文将物联网嵌入式技术引入路灯控制器，实现LED 路灯的智能控制。
物联网，是指将各种信息传感设备，如射频识别( RFID) 装置、红外感应器、全球定位系统、激光扫描器等种种装置与互联网结合起来而形成的一个巨大网络，将沟通从任何时间任何地点任何人之间的沟通连接扩展到人与物( Human to Thing) 和物与物( Thing to Thing) 之间的沟通连接。 发展物联网的关键在于射频标签、传感器、嵌入式系统及传输数据计算等领域。 其中，嵌入式系统是以应用为中心，以计算机技术为基础，软硬件可裁剪，适用于应用系统对功能、可靠性、成本、体积、功耗有严格要求的专用计算机系统。 嵌入式系统是物联网的“大脑“和“中枢神经”，物联网内的所有个体都需要嵌入式系统来传输和处理处理信息，嵌入式系统的好坏将直接影响物联网的运做。
本文以路灯控制器为应用背景，设计了支持CDMA 及ISM 无线通信的智能路灯控制器，将物联网嵌入式技术应用其中，利用控制器提供的专用接口和CDMA 网络平台，实现与各类传感器的连接，实现“人—物”、“物—物”、“物—人”之间的信息交流。
1 路灯控制系统
本文设计的路灯控制系统由3 个控制层、2个通信层组成。 系统的结构如图1 所示。 操作人员通过监控软件或手机将需求数据发送到CDMA网络进而传送给路灯主控器; 路灯主控器对接收数据分析、处理，并通过自组ISM 无线网络将数据送给节点控制器; 节点控制器做出响应并发出返回数据，数据按原路径返回给操作人员。 本文设计了系统核心部分： 智能路灯控制器，包含了主控器及节点控制器的设计。

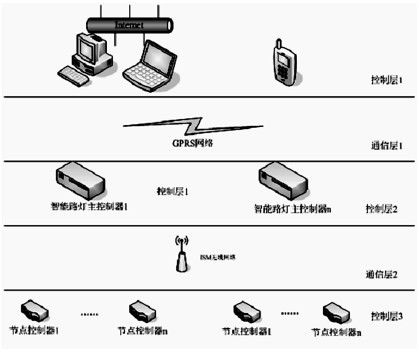

图1 路灯控制系统结构图
2 主控器设计
主控器包括： ATmega128 主控模块、CDMA 通信模块、ISM 通信模块、显示输入模块，结构图2所示。
图2 主控器结构图
