恒流源周边元器件的选择方法
中心议题:
- 电感选择
- EMC电感选择
- 输出电容器件选择
- 输入电容器选择
- 肖特基二极管选择
1 电感选择
在设计LED恒流源时为保持严格的滞环电流控制,电感必须足够大,保证在HO,ON 期间,能向负载供应能量,避免负载电流显著下降,导致平均电流跌到期望值以下。

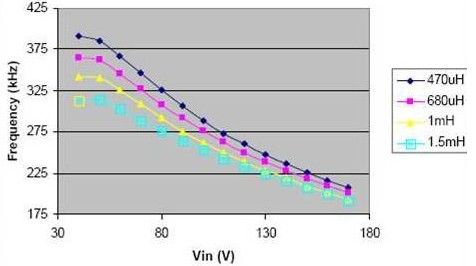

首先,我们来看一下电感的影响,假设没有输出电容(COUT)的存在,这样负载电流和电感电流完全一致,能更清楚地说明电感的影响。下图给出了在输入电压的变化范围内,电感值对频率的影响。可以看出,输入电压对频率的影响很大,电感值在输入低电压时对降低频率有很大影响。(注:不一定是和参考图完全一样,在此只是说明问题)

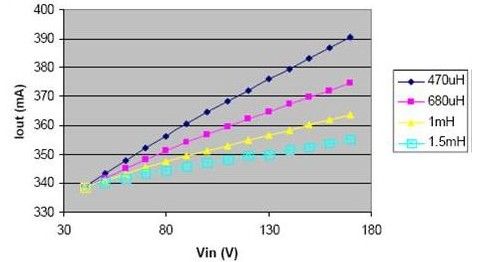

上图是不同电感值下的频率响应。下图说明了电感减小时,在输入电压的变化范围内,负载电流的变化明显增大。

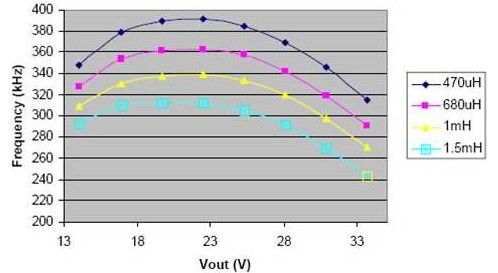

下图给出了频率根据不同的输出电压和不同的电感值的变化曲线。
