第三讲：无电解电容驱动方案技术大揭秘
中心议题：
- 探讨电子市场的无电解电容驱动技术方案
- 非隔离PFC降压无电解电容LED驱动器FL7701
- 无电解电容的LED驱动器D7160
- MLCC替代LED电源中电解电容的可行性探究
【class1】：LED照明设计基础全攻略
http://www.cntronics.com/public/art/artinfo/id/80016163
【class2】：名家讲解最新LED调光技术方案
http://www.cntronics.com/public/art/artinfo/id/80016290
【class4】:隔离式LED驱动电源方案的新探索
http://www.cntronics.com/public/art/artinfo/id/80016429
曾经有人为LED一个生动的比喻：如果把LED灯具比作一个“人”，那么LED驱动电路就是整个LED灯具的“心脏”。这颗“心脏”不仅为LED灯具输送能量，并且对LED灯具质量的影响至关重要。众所周知，如果需要制作长寿命的LED灯具，就尽量不要使用电解电容，那么不采用电解电容方案的驱动，我们称之为“无电解电容的驱动方案”，无电解电容的驱动方案将会是LED驱动未来的发展趋势和方向。
为什么一定要用电解电容呢？这是因为LED是直流电流驱动元件，当AC电源接通时，一般是使用整流元件和平滑回路的直流稳定化电源，该平滑回路中必需要的用到电解电容，但此时的电解电容会因周围的温度及自身的发热而上升10℃，而导致寿命减半，所以电解电容阻碍了LED照明器具的寿命。
延伸阅读：影响电解电容寿命的因素http://www.cntronics.com/public/art/artinfo/id/80013609
那又为什么要强调无电解电容呢？我们知道LED的工作寿命高达4万小时，而电解电容的寿命只有几千小时，由于系统的寿命是由电源组件中使用的电解电容的寿命来决定的，如果不想法拿掉电解电容，那么LED照明驱动电源的寿命与LED的寿命就很不匹配，也就很难发挥出LED照明的长工作寿命优势。这也是为什么最近业界一直在积极开发无电解电容的LED照明驱动电源的主要原因。
据了解，目前不少厂商纷纷推出无电解电容的LED照明方案，本文主要讲解飞兆半导体、上海得倍电子、TDK、村田等的无电解电容方案驱动电源产品。
飞兆新推智能非隔离PFC降压无电解电容LED驱动器FL7701
在谈到影响LED灯具寿命问题，飞兆半导体技术行销部经理钱家法表示，LED灯具寿命主由它的驱动器决定，而驱动器的寿命取决于其内部的电解电容的寿命，电解电容电容寿命只有5千小时左右，如果把这个问题解决了，驱动器的寿命也相应解决了。还有一个影响因素就是LED灯具整体电路设计是否在可控的范围。每个零件有它的适用范围，每个细节调节也十分重要，电路内部结构更需优化得好，并保证其可靠性。举个例子来说，LED灯打开的瞬间，亮一下就亮度就立刻降下来，其实是可靠性不高的表现。此次飞兆推出的智能非隔离PFC降压LED驱动器FL7701本身具备软启动功能，可提高系统的可靠性并优化电路里部的设计，帮助客户提供产品性能并降低成本。采用这块驱动无需电解电容器用于输入、输出和IC VDD,可替代大体积变压器，由此让其性能最大化，满足节能能法规并简化LED设计，效率也达到85%以上。对于较小的照明灯尺寸，最大限度减少BOM。这也很好地解决LED灯具的寿命问题及可靠性问题。

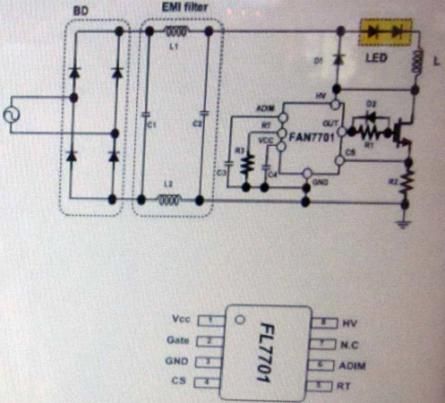

智能非隔离PFC降压LED驱动器FL7701解决方案
FL7701智能非隔离型PFC降压LED驱动器（实物图）
芯凯电子科技（上海）有限公司总经理刘宏与飞兆半导体技术行销部经理钱家法的想法也是不谋而合的，他也认为影响LED灯具寿命的就是LED驱动电路是采用无电解电容驱动方案还是电解电容驱动方案。目前说，无电解电容驱动器在设计过程，技术需求比较高，过程比较复杂，他们工程师也有在这个领域上努力。鉴于市场有各种不同类型的需求（低端和高端），也不能说无电解电容方案最终会取代电解电容方案，至少目前是不能，所以芯凯电子根据各种客户的需求，不论是电解电容方案的驱动器还是无电解电容方案的驱动器他们都会有供应。
