LCD电视电源及I/O端口的电路保护设计
中心议题：
- 多路输出电源保护
- CCFL逆光保护

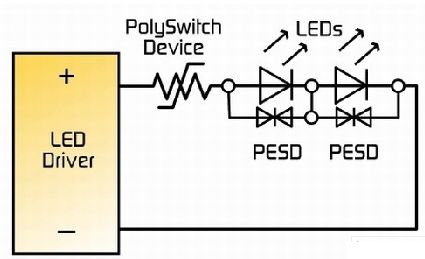

- LED逆光保护
- 对I/O端口的过电流和过电压保护
解决方案：
- 开关式电源的典型的电路保护设计方案
- 采用慢熔贴片保险丝和PolySwitch元件
先进的LCD 科技产生了更大的屏幕，更宽的可视角度，以及更高质量的视频图像。然而，当LCD 电视的屏幕变得更大更亮的时候，它们需要更多的能量来运行，这就增加了对更强劲更可靠的电路保护技术的需求。
有很多的电路保护元件可以用来帮助保护LCD屏幕，以避免由电流太大或者电压瞬变引起的破坏。对电流过大的保护可以是使用保险丝或者自复式PTTC(聚合正温度系数)元件的形式。决定到底是使用PTTC元件还是使用一次性的保险丝取决于LCD 的设计，该设备可能接触到的危险的类别，以及相关的安全要求。
PTTC元件通常被运用于启动时有高瞬间起峰电流的电路。PTTC元件能适应瞬间起峰电流，可帮助降低保险丝烧断的损害。保险丝很合适于那些不希望自恢复的电路设计中，或者适于只有在系统失败的情况下才会发生故障的电路中。当用软启动的电路来限制瞬间起峰电流时，它们也是一个可行的解决办法。泰科电子提供了小尺寸的PTTC元件以及一次性的贴片保险丝，以给设计者们提供一系列的过流保护方案。泰科电子还为各种各样的LCD电视运用提供了如下所述的范围很广的过压以及ESD(静电放电)抑制元件。
多路输出电源保护
切换式电源(SMPS)为消费类电子产品提供了所需的大小、重量以及省电的优点，并且在包括LCD电视.在内的很多的应用中持续取代着线性调节器。然而，由于SMPS缺少前期设计中的固有阻抗，它们往往需要更强劲的电路保护。
PolySwitch径向引线型过流电量保护元件可以帮助制造商满足对于SMPS的UL60950-1/LPS(有限能源)的要求，并帮助提高设备的安全性和可靠性。
PolySwitch 元件在正常的运行电流下具有较低的阻抗值。在过流情况下，该元件“跳”到一种高阻抗性的状态。所增加的阻抗性通过将在故障的情况下流动的电流量降低至一个低的、平稳的水平，从而帮助保护电路中的设备。该元件会保留在其锁定位置直到故障被清除。一旦电源开始在电路中运行，PolySwitch元件将复位，并让电流流动重新开始，使电路恢复至正常状况。
虽然PolySwitch元件不能防止故障的发生，但是它们反应迅速，将电流限制在一个安全的水平以防止间接伤害到后级元件。此外，PolySwitch 元件的小尺寸让它们在受空间限制的应用中使用更容易。
如图1所示，PolySwitch LVR元件可以同电源输入串联安装，以帮助避免由短路，超载电路或者用户滥用所造成的破坏。此外，横置于输入端的金属氧化物变阻器(MOV)帮助在LED模型中提供过压保护。
PolySwitch LVR元件也有可能在MOV之后放置。许多的设备生产商喜欢结合了具有上游自动故障保护的自复式PolySwitch元件的保护电路。在这个例子中R1是一个同保护电路一起使用的稳流电阻器。
图1. 开关式电源的典型的电路保护设计
CCFL逆光保护
冷阴极荧光灯(CCFLs)为LCD显示器提供了高效的逆光。该灯在高电压AC电源下运行，需要有效的、高电压DC/AC换流器。如图2所示， 电源是从5V 和12V的总线中得到的。LCD控制器本身和周围的逻辑控制器是从5V 的总线中得到电源的。LCD换流器以及电路板上其它的电子元器件是从12V 的总线中得到电源的。
