熔断器在车身模块失效保护中的应用

中心议题：

• 熔断器的基本原理
• 熔断器在车身控制模块中的安装位置
• 不让汽车自燃或提供更多保修故障的解决方案

解决方案：

• 仿真熔断器I²-t特性的智能电路保护

在今天的车身控制模块（BCM）设计中，有见识的工程师机都尽可能不再使用机电式继电器。他们的下一个发展方向是停用熔断器。但是，停用熔断器是一个非常必要的解决方案吗？是一个用更加复杂的解决方案取代一个简单而且高效的元器件吗？

今天的 BCM由大量的固态开关和熔断器组成。某些 BCM有多达8-12个蓄电池馈路，为60-80个负载提供电源，每个电池馈路都装有熔断器，这就是说，BCM负载(车灯、门锁等)是由驱动器组驱动的，每个驱动器都有一个熔断器。为了安全起见，或只是因为负载电流太大，无法均衡分配，有些负载需要单独配备熔断器。据说，还有些 BCM只有一个或两个熔断器。万一输出失效时，这些模块依靠固态开关提供“熔断”保护功能。

熔断器101

熔断器从克鲁马努人时代开始流传下来。与半导体元器件相比，熔断器非常简单，几乎不需要什么制造工艺，而且成本低廉……正是因为简单，熔断器被设计成线束保险装置，以防短路时线束变成烤箱电缆。

熔断器的工作原则是一个简单的I2R与时间的关系。电流越大，熔断或开路时间越短。熔断器的功耗与通过熔断器的电流的平方成正比。当功耗过高时，熔断器熔断。这个特性同样适用于受熔断器保护的线束。当熔断器的“熔断”特性与所保护的线束相似，只是处理电流能力略低时，熔断器是一个理想的选择。

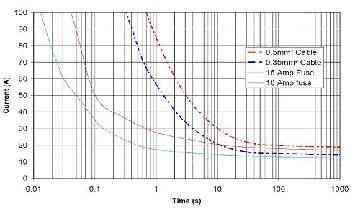

图1：I2-t 特性比较

安装位置

关于熔断器从BCM模块凸出来的问题，有点像房地业的三条规则：位置、位置，还是位置。如果模块有凸出来的熔断器，模块就必需放在车主能够检修的位置。线束布线和模块方向，以及熔断器必须放在模块的什么地方，是令人头疼的问题。所有这些限制和保护功能增加了模块的成本和制造难题。下图所示的福特BCM在CEM3上安装一个灵活的电路板后，才能把熔断器置于模块的“边缘”。

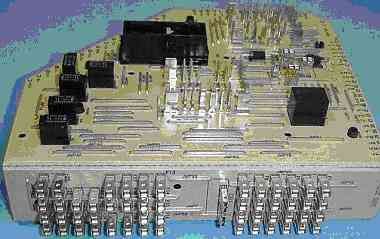

图2：在福特BCM内部的熔断器连接端口阵列

汽车制造商在给这些BCM模块/熔断器单元寻找位置方面具有相当高的创新力。我曾在仪表板和发动机盖下和踏脚板内（前车门铰接区的右侧）看见过BCM模块，甚至还在后座下面看见过BCM模块（我的车子就是这样）。某些BCM装有铰链，可以从仪表板下面拉出来，检修比较方便。有些BCM则装在挡板后面，只有查看用户手册（如果有）才能找到。我不只一次趴在驾驶座椅上，脚压在的靠背上，头钻到仪表板下，寻找那个失效的熔断器。

这还不算完，你还要解开哪一个熔断器号对哪一个功能的哑谜……熔断器面板除提供几行编号外，没有任何标记。真地像猜谜比赛，除了分值之外，你不能告诉选手任何信息。如果再没有用户手册，BCM就像一个食品柜，里面装满了撕去标签的罐头……你只能分类排查，别无它法。你只能不断地猜测，直到找到失效的熔断器号为止。
