电子镇流器的异常保护问题及其保护方案
中心议题：
- 电子整流器的异常保护问题
- 电子镇流器异常状态保护方案
- KT120－H 系列热敏电阻在电子镇流器中的应用
解决方案：
- 交流输入电路中串接玻璃管保险丝
- 整流输出回路上采用保护电路
- 谐振回路串接自恢复高分子PTC 热敏电阻
一、电子镇流器的异常保护问题
电子镇流荧光灯作为一种公认的绿色照明产品， 较之普通电感镇流荧光灯具有光效高、无频闪、节能效果显著等诸多明显优势； 但部分电子镇流器也有故障率较高的缺点， 对终端客户而言， 电子镇流器成了一种高成本的（相对电感镇流器而言）一次性产品。
通过我们的研究发现， 产生上述问题的主要原因之一是部分电子镇流器制造商由于各种原因没有针对电子镇流器的异常状态采取可靠的保护措施，从而使电子镇流器随灯管寿命的完结而报废。
我们知道， 电子镇流器的基本工作原理如下图所示：

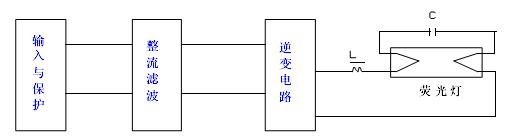

图1 电子镇流器的基本工作原理
正常情况下，电子镇流器通电后逆变器连同电感L、灯丝1、电容、灯丝2 组成串联谐振电路， 在一定时间内电容两端产生高压， 这一高电压引起荧光灯弧光放电使荧光灯启动， 然后谐振电路失谐， 日光灯进入稳定的点燃状态。
当出现灯管老化或者灯管漏气等异常状态时，荧光灯不能正常启动，上面的电路一直处于谐振状态（ 除非灯丝烧断或电子镇流器损坏），逆变器输出的电流不断增大，通常这个电流会升高到正常电流的3 到5 倍。如果这时不采取有效的保护措施，会造成极大危害。首先，过大的电流会导致逆变器中作为开关的三极管或场效应管及其它外围部件因过载而烧毁，甚至引起冒烟、爆裂等事故。同时，灯脚对地线或中线会形成长时间的极高电压，对于20W、36W、40W 及其它大部分国标/非标灯的电子镇流器，这一电压往往会达到一千伏或更高，这不仅为国标GB15143 所严格禁止，而且也会危及人身、财产安全。
GB15143-94“11、14”及GB15144-94“5.13”部分对电子整流器的异常状态试验包括：灯开路、阴极损坏、去激活、整流效应等，同时规定电子镇流器在经过上述试验后不得发生安全性故障并能够正常工作。
二、电子镇流器异常状态保护方案
目前，电子镇流器采用比较多的保护措施有以下几种：
1. 在交流输入电路中串接玻璃管保险丝。在这个位置上串接保险丝会使一些人误认为会起到过流或过载保护的作用；而实际上这样的保护方式一般不会在灯丝去激活等过载条件下提供保护，它往往在开关器件击穿后才会熔断，不能起到真正意义上的异常状态保护作用。
2. 在整流输出回路上采用以可控硅、双极型晶体管或场效应管为核心的保护电路。这种电子电路保护方式的最大优点是保护时间短，但同时存在着以下一些缺点：
1）容易发生误保护：如果由于某种原因，在可控硅的触发端形成即使极短的尖脉冲也会导致逆变器停止工作，从而导致灯熄灭。
2）设计与调试工作比较烦琐：一般情况下，这种保护线路会有包括电阻、电容、脉冲变压器次级线圈在内的至少6只电子元件，同时使用这么多元件加之可控硅等有源器件的离散性及温漂等问题将增加调试工作的困难，进而对生产效率造成影响。
3）这种保护方式同时还存在成本较高、占用PCB 空间较大等缺点，这也是令众多电子镇流器制造商头疼的问题。
