过电流浪涌保护的PolySwitch自复式器件选型指南


中心议题:
  • 聚合物PPTC用作过电流保护
  • PolySwitch器件动作原理
  • 保持和动作电流作为温度函数的示例
  • 聚合物PPTC动作原理
  • PolySwitch自复式器件器件选用方法

概述


PolySwitch PPTC(聚合物正温度系数)器件可帮助防护过电流浪涌及过温的故障。热敏电阻型器件可在故障条件下限制危险的大电流流过。但是它不同于只能使用一次就必须更换的传统保险丝,TE Connectivity的PPTC器件在故障排除和电路电源断开之后能够复位,进而减少了保固、服务和维修费用。

PolySwitch电路保护器件是由聚合物PTC原料掺加导体所制成的。如图1所示,在正常温度下原料紧密地将导体束缚在结晶状的结构,构成一个低阻抗的链接。然而,当大电流通过或周围环境温度升高导致器件温度高于动作温度时,在聚合物中的导体融
化而变成无规律排列,体积膨胀并导致阻抗迅速提高.

聚合物PPTC用作过电流保护

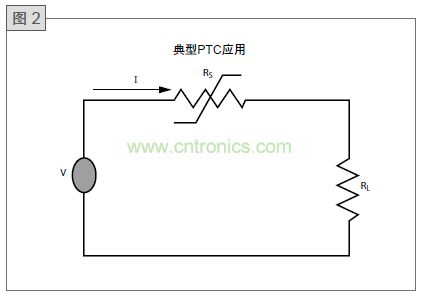

在电路中正温度系数(PPTC)过电流保护器件是在电路中串联使用, 当电流急速增加的时候,PPTC从低电阻变高电阻来保护电
路。这即称为器件‘动作’,如图2所示是一个典型的应用。

在正常工作状态中此器件电阻值远小于电路中的其余的电阻。但是对过流情况做出反应,器件电阻提高(动作),从而将电路中的
电流减少为任意电路器件均可以安全承载的值。这一改动是是因I2R加热器件内产生的热量,从而使器件温度快速升高造成的。
