应用举例：便携设备高保真度一体化ESD/EMI保护

中心议题：

• 实例讲解便携设备高保真度一体化ESD/EMI保护

便携式和无线设备日趋复杂，越来越容易受到静电放电（ESD）和电磁干扰（EMI）的影响。本文给出在立体声耳机、手机、便携式多媒体播放器、PDA或笔记本电脑中，有效降低电磁干扰和提高音频质量的一体化ESD/EMI保护方案。

随着便携式和无线设备的日趋复杂化，此类设备越来越容易受到静电放电（ESD）和电磁干扰（EMI）的影响。尤其在立体声耳机、移动电话、便携式多媒体播放器、PDA或笔记本电脑等电子设备中，需要降低电磁干扰，以确保电子设备的高音频质量。

产品资料： 双重音频滤波器



CA04F2FT5AUD010G ESD/EMI音频滤波器组合，占用面积为1.37 x 1.0 mm².

主要数据



• 最大直流工作电压  5.5 V
• 接触放电ESD能力       8 kV
• 典型插入损耗 -20～-60 dB
• 最大钳位电压（1 A, 8/20 µs）  30 V


电磁干扰（EMI）由无线射频产生，对音频线路造成影响。同时，音频输入和输出又会使射频线产生失真。爱普科斯研制出一款新型组合式双重ESD/EMI音频滤波器（CA04F2FT5AUD010G），可有效降低寄生噪声，提高音频质量。该滤波器被置于0405双通道封装内，其特点是串联电阻低，并集EMI滤波和ESD保护于一体。



          图1： 音频应用保护：音频线路一体化ESD/EMI保护的应用举例.

设计此款新型ESD/EMI音频滤波器需要将十个分立元件的功能集于同一块芯片上（图1）。由于此滤波器具有20 MHz的截止频率和0.2 的低串联电阻，它在要求低通带衰减的应用中提供了良好的解决方案。对于所有四波段GSM频率制式（850/900/1800/1900 MHz）、UMTS制式（2.1 GHz）、GPRS/WLAN和蓝牙频率（2.4 GHz），当频率范围为200 MHz 至 4 GHz时，其衰减高于-20 dB。在频率为900 MHz时，它的衰减值非常高，超过-60 dB (图2)。

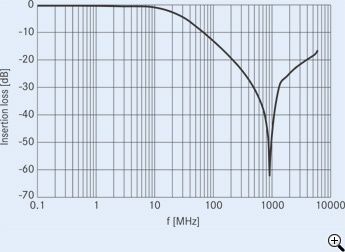

                      图2： 插入损耗
