安森美家庭娱乐专用电路保护方案

中心议题：

• USB相关器件
• 消费类HDMI、DisplayPort接口滤波及保护
• 开关控制器和稳压器
• 用于电源系统的EMI方案
• 微控制器、数字固件和电机驱动器

在网络连接、3D等新技术为家庭娱乐应用带来了全新用户体验的同时，电路保护方案显得日益重要，安森美针对家庭娱乐应用开发出一系列电路保护解决方案，在有效保护的同时，更能保证信号的完整性。

在网络连接、3D等新技术为家庭娱乐应用带来了全新用户体验的同时，家庭娱乐平台也迈向智能、节能的方向发展。在体现这一趋势进程中，半导体技术起到了无可替代的作用，提供了各种满足家庭娱乐应用的解决方案。作为高能效电子产品的首要高性能硅方案供应商，安森美半导体提供的丰富产品解决方案有助于家庭娱乐设备供应商为其产品增加新功能、新业务和新的用户体验，提升客户价值。

USB相关器件

安森美半导体的USB开关器件包括NLAS7242、NLAS4717EP、NLAS7213、NCN9252和NLAS8252等，主要功能是处理USB 2.0高速信号，具有3.0 V电压时6.5Ω的典型导通阻抗、500 MHz带宽，以及低串扰(250 MHz时为-45 dB)，采用业界最小封装。图2是NLAS7222A双SPDT和NLAS7213双SPST框图。

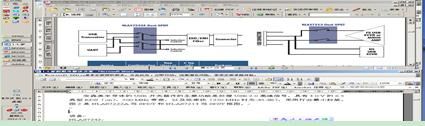

                     图1：NLAS7222A双SPDT和NLAS7213双SPST框图

USB负载开关提供用于USB主机的过流保护(OCP)。安森美半导体的相关产品有NCP380、NCP382单、双通道负载开关。这些器件可防止采用USB的设备端口因短路或过载事件而损坏，其短路检测时间仅为1微秒。这些器件具有精确的电流限制阈值、固定或可调电流限制(500 mA至2.1 A），支持在电流平板电脑充电，获得了UL和CB认证。

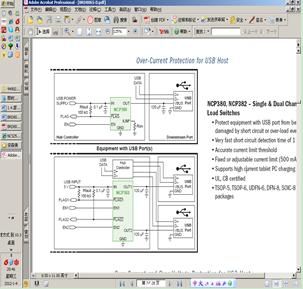

                       图2：NCP380、NCP382单、双通道负载开关

用于USB主机的过流和过压保护器件NCP373 ±28 V OVP负载开关可以防止Vbus输入±28 V过压，用可调电流限制(400 mA或1.3 A)为Vbus供电，符合IEC61000-4-2（4级）规范。

此外，还有针对消费产品的USB 3.0器件(ESD7008、ESD7104、ESD7004和ESD7L）。这些器件符合电容低于0.5 pF要求，提供最低0.15 pF的超低电容，采用穿越型(flow-through)布线，提供领先业界的低钳位电压。

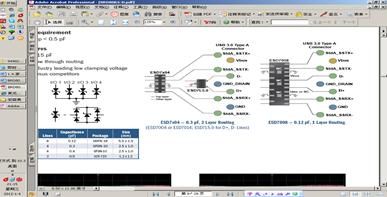

           图3：ESD7x04-0.3 pF，2层布线(左)，ESD7008 - 0.12 pF，1层布线(右)

消费类HDMI、DisplayPort接口滤波及保护

一种是四个高速对、多达6条额外接口线、低电容ESD +共模滤波器EMI4182，符合电容<0.5 pF和共模滤波要求，具有0.4 pF ESD保护、共模(CM)抑制（500 MHz为15 dB）、差模(DM)插入损耗（500 MHz为1.0 dB）、高速线路穿越型布线、业界领先的低钳位电压等特性。
