三种HDMI端口ESD保护方案对比

中心议题：

• 三种HDMI端口ESD保护方案对比

HDMI在单条线缆上结合音频与视频协定的高速数字数据接口，在手机、计算机等众多设备之间互连广泛，有哪些方案可以保证HDMI端口ESD保护的有效性，同时又不影响信号的完整性呢？本文集合了三种安森美最新的HDMI端口ESD防护方案。

高清多媒体接口 (HDMI)是一种在单条线缆上结合音频与视频协定的高速数字数据接口，能在手机、计算机、蓝光播放机、机顶盒(STB)、汽车、液晶电视等众多设备之间互连。

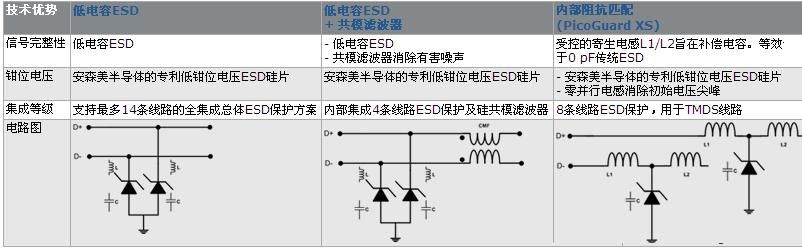

下图为三种HDMI端口ESD保护方案：
低电容ESD保护、低电容ESD + 共模滤波器、匹配内部阻抗ESD保护PicoGuard XS®


低电容ESD保护

特性/优势
0.4 pF ESD保护
流经高速线路上的布线
业界领先的低钳位电压

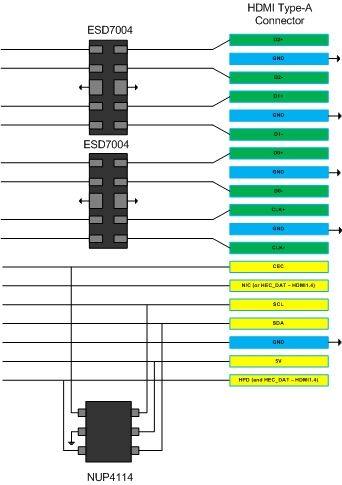

               ESD7004: 低电容ESD保护二极管                MG2040

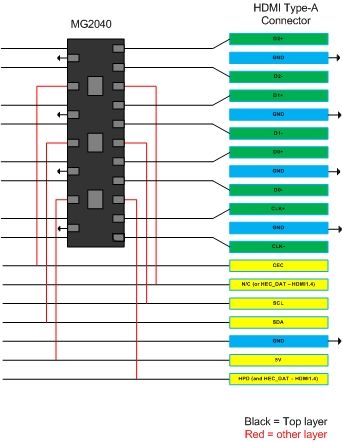

MG2040：MediaGuard全集成方案、含以太网保护(HDMI1.4)、回驱电流保护

下页内容：低电容ESD + 共模滤波器
