如何选用适当的DC/DC电源模块

DC/DC电源模块的中心议题：

• 如何选择适当的DC/DC电源模块

DC/DC电源模块的解决方案：

• 9大参数确定合适的电源模块

系统运行中电源对系统稳定性的影响极大，质量稳定性不佳的电源模块，不但会造成系统运作不稳定，严重将会造成组件损坏，选择适用良好的电源模块，将是一个非常重要的课题。

选用一个稳定性高的DC/DC 电源模块，其优点是可以减少研发人员设计所需的时间，使研发人员将研发焦点集中在本身的产品领域上，使产品达到最佳化，缩短产品研发及验证时间，让产品能快速上市，在市场上取得领先及致胜的商机，深圳市中电华星电子技术有限公司作为国内最大的电源模块代理商，长期从事模块电源应用研究，下面就以博大电源为例为大家讲解如何选择适当的DC/DC电源模块：

1.效率：
在全球提倡高效节能的时代，效率是选型的重要因素，它可以在电源转换的过程中减少能源损耗，减少热处理问题并可增加模块寿命，所以在效率的选型上，是愈高愈好。

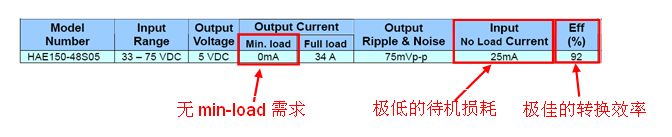

系统待机时的损耗，也是近几年重视的课题之一，在某些应用上，其系统运作在待机状态时间比重较长，拥有较低待机损耗的电源模块则是一个很好选择；博大新系列产品在待机损耗的部份，经特别的处理及设计，可大幅降低待机时的功率损耗，并提高不同负载条件时的整体效率，符合最新的节能需求。

2.操作温度：
一般温度操作可分成商规(0℃~+60℃)、工规(-25℃~+71℃)、军规(-55℃~+85℃)等，在选择DC/DC 电源模块时需考虑实际系统操作温度范围，选用合适的温度等级。

3.输入电压：
输入电压指的是DC/DC电源模块能正常操作的范围，一般较常见的电源系统，通常分成5V , 12V , 24V , 48V。

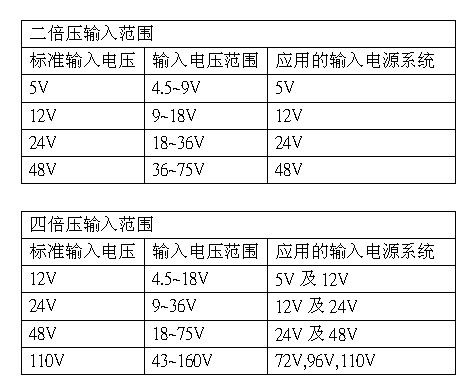

在选用电源模块输入电压范围时，视输入电压变动范围，业界有二倍压输入及四倍压输入可选择，电压范围如下：

在选择输入电压时，需注意前端电源所提供的电压，其变化量是否在DC/DC电源模块可操作的电压范围内，所以选用二倍压输入或四倍压输入的电源模块，则可视前端电源的电压变动与稳定度而定。输入电压过高或过低都可能造成DC/DC 电源模块不正常动作或损坏，此点必需特别留意。

另外，实际的应用上，一般工业用产品所提供的电压多为12V及24V，通讯用产品则为24V及48V，铁道部份则多使用24V,36V,48V,72V,96V及110V，博大提供包含工控、通讯、铁道…等多种专业应用产品及产品选型手册，客户在选型及备料上更加容易。

4.额定功率：
一般建议用户在使用时，实际使用功率应为额定功率7~8成为宜，在这样的原则下，DC/DC电源模块的效能较佳、寿命较长、且较具有效益。

若选用的DC/DC电源模块其额定功率远高于实际使用功率时，虽然效能及寿命都有帮助，会就成本考虑上，是比较为浪费的；若实际使用功率较DC/DC电源模块之额定功率大时，这当然是不合理的设计，短时间的超载操作没有问题，但长时间操作于超载的情况下，这对产品的寿命是有影响的。以博大产品而言，虽大多有110%~180%的超载保护设计，但仍需避免因超载操作的情况。

5.工作频率：
DC/DC电源模块的工作频率与模块的体积成反比，但与损耗成正比，通常频率愈高，DC/DC 电源模块体积可缩小，但转换效率将会降低；反之则体积较大，但转换效率提高。

电源模块工作频率的形式分为二种，一为定频，另一则为变频。

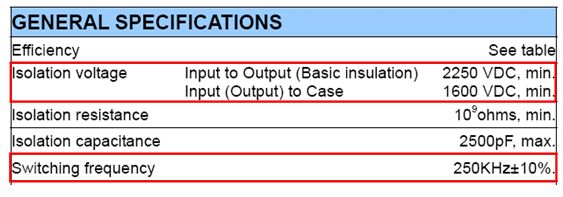

定频的DC/DC电源模块，其工作频率多设计在150K~500K Hz的范围中，频率的误差通常在+-10%内，ex. 250KHZ+-10%。

变频的DC/DC电源模块，其频率会随着不同输入电压及负载条件而变动。
使用小功率产品，变频设计是一个很好的选择，定频与变频优劣取决于客户实际应用，一般而言，定频产品在处理EMI时将较为容易。

6.隔离(Isolation)：
一般电源位于一次侧的产品都需要有隔离的功能，隔离除了可以提高系统的安全性及可靠度外，且可以提高EMC的特性并保护二次侧。
以DC/DC 电源模块而言，Isolation电压多要求为1500V，而博大产品则皆能达到1600V；标准品除1600V以外，还有2250V、3000V或更高Isolation可以选择，且通过UL、TUV、CE……等认证，对产品选择而言更多一分保障，而如需更高的隔离电压，博大将提供客制化服务，符合客户的各项需求。
博大除了提供隔离型电源模块外，同时也提供多样的高效率的非隔离型的二次侧电源，有任何产品需求，皆可致电博大科技中国区代理商深圳市中电华星电子技术有限公司。

7.稳压(Regulation)：
稳压指的是输出电压的稳定度，主要影响因素有输入电压及输出负载，输入电压变动时的稳定度(Line Regulation)指的是当输入电压变化时，输出电压相对变化情形；负载变动稳定度(Load Regulation)则是指负载变化时输出电压稳定度；使用未稳压产品时，当在不同的输入电压或负载条件时，将导致输出电压不稳定，也将导致系统不稳定，甚至造成后端零件损毁，博大除1W以下微功率电源产品外，其它产品皆有良好的稳压功能。

8.安全规范：
设计产品时需考虑EMI要符合国际标准，所以必须选择符合EMI法规电源模块，而符合EMI产品DC/DC电源模块内部所使用的滤波组件材料选择要求也相对提高，成本也会较高，博大所有标准产品皆经安规认证，可节省客户送测时间，客制品则依客户需求送测，可作到符合客户各项安规需求。

9.电源尺寸：
就DC/DC 电源模块 外观尺寸而言，因各家设计的不同而有所不同，用户在选用其所需之外观尺寸时，需注意以下几点：

A.依国际标准脚位来选用:
如此一来就不用担心产品局限于一、二家供货厂商，以博大的产品而言，外观尺寸及输出脚位设计可与各大厂兼容，针对脚位或产品如有任何不清楚，皆可与博大代理商联系询问。

B.相同尺寸的扩充性：
博大产品在设计上，提供了相同尺寸但不同的功率，使用DC/DC电源模块，若面临系统需求升级同时电源部份需求增加时，若此时选用DC/DC 电源模块有相同的外观尺寸以及脚位可选择，这样的话可省去系统PCB Re-layout的时间及成本，也使产品能有更多的弹性。

博大产品有体积小、性能佳、稳定度高、高扩充性、宽输入及具有专业客制化能力，标准产品皆经UL、CE、ISO…国际认证，产品已广泛的应用于无线通讯、信息传输、工控、量测、半导体设备、军工、鐡道等领域，广受好评，除了标准品外并提供各种客制服务，产品应用上，如有任何需求或问题，皆可致电博大科技中国区代理商深圳市中电华星电子技术有限公司。
