在计算和消费电子产品中，很多部分的效率已经有了显著的提高，重点是AC/DC转换上。不过，随着80 PLUS，Climate Savers以及EnergyStar 5等规范的出现，设计人员开始认识到，AC/DC和DC/DC功率系统都需要改进。

AC/DC平均系统效率在65%左右，而DC/DC平均系统效率为80%，所以不难理解为什么大家侧重于AC/DC系统。不过，现在应该重新检查DC/DC系统，找出改善效率的新方法。

计算、通信和消费应用系统中的DC/DC负责转换、管理并分配功率，为显卡、处理器芯片以及内存等功能提供电能，而所有这些功能都面临着提高性能的需求，因此对更高的效率的需求也越来越迫切。已经有研究在利用最新的MOSFET技术以及先进的热封装技术来提高现有的开关电路和相关的功率晶体管器件的效率。

仔细选择电源部件，特别是车载的同步降压变换器，可以大幅度改善新平台的功率密度、效率以及热性能。例如，如果有50万台服务器都完全符合80 PLUS能源规定的要求，那么所节省的能源足以供应超过377 000户家庭的用电。

电路和损耗

降压或同步降压电路是所有低电压DC/DC功率管理系统的重负荷部件，而所有同步降压电路中的主要功率损耗来自MOSFET的开关和传导损耗。

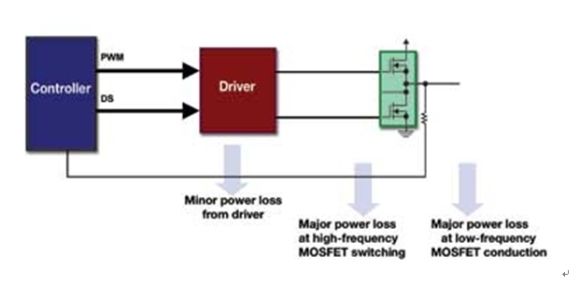

在任何台式电脑中都可以找到常见的降压整流器（VRM），如图1所示，这种整流器在满载时可以提供超过25A的电流和1.2V的输出。因此，1个MOSFET将位于主通路中或高边插槽，而2个并联的MOSFET将位于飞轮或底边插槽中。将12V的输入降压为1.2V的输出，那么占空比是10%，所以高端MOSFET将调节为低开关损耗，而低端MOSFET对将把RDS(ON)调节到最低，以最小化传导损耗。

图1 台式电脑中常见的电压整流器

由分立的驱动器和MOSFET实现的多相VRM VCORE方案的典型峰值效率是90%，出现在每相额定电流10A处，而在满载30A电流时，效率降低到85%。对于今天的设计人员而言，完整的VRM系统通常输出功率为100W，效率为85%，也就是说功率损耗为15W。

硅基MOSFET的逐步改进

MOSFET厂商主要通过两种方式来优化工艺的发展。首先，为了改善产品的开关特性（开关速度），他们实施了先进的栅极结构设计，降低了栅极电荷（Qg）效应。其次是增加单元密度，也就是说，在大小相同的晶片上，导通电阻显著降低。RDS(ON)和电流是MOSFET传导损耗的两项决定因素，传导损耗的计算公式很简单：

Ploss=I2×RDS(ON) 传导损耗

Ploss=1/2V×I×(Tr+Tf)×F 开关损耗

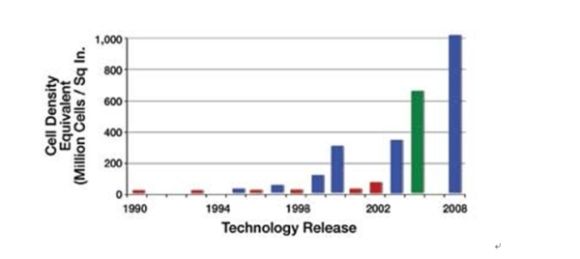

图2显示了Fairchild公司≤30V的N沟道MOSFET单元密度的进步。每个条形都表示新的工艺进步。可以看到，在最近的十年中，单元密度从3200万单元/平方英寸增加到现在的10亿单元/平方英寸。

图2 小于30V的N沟道MOSFET中单元密度的进步

MOSFET性能系数

在业界，常用的性能测量方法始终是性能系数（FOM），而从根本上讲，这只不过是综合考虑了晶体管导通电阻和栅极电荷。

FOM=RDS(ON)×Qg

RDS(ON)直接与传导损耗有关，而Qg直接与开关损耗有关。FOM越小，性能越好。

图3显示了低电压MOSFET工艺发展中FOM的进步。对于2004年实施的PowerTrench3而言，最好的FOM是240，而今天的PowerTrench5硅工艺中最好的FOM是126。

图3 低电压MOSFET性能系数（FOM）的进步

遗憾的是，FOM降低50%并不意味着MOSFET损耗减少50%，因为它们的关系不是线性的。不过，通过仔细的选择和优化，今天的MOSFET仍然可以显著降低系统的功率损耗。

系统级效率

因此，功率MOSFET是DC/DC功率电路中功率损耗的罪魁祸首，通过采用先进的器件，可以将这一损耗大幅降低。那么这与系统总体效率有什么样的关系呢？

设计人员寻求方法来改善负荷分别为低、中等、高时整个机器工作范围内的系统效率。在满载时，例如在计算机启动或者处理工序繁忙时，功率系统中传导损耗占主导。只需选择RDS(ON)较小的MOSFET就可以显著降低损耗。非常有趣的是，大多数PC在工作使用期中大部分时间处于待机或睡眠状态，因此低负荷时的效率非常重要。

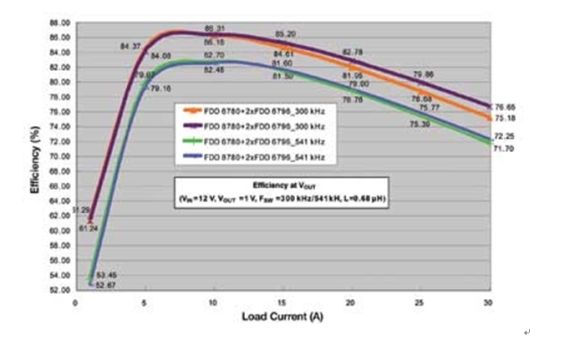

图4 VR11.1（Intel主板电源规范）VCORE管腿的效率对比

图4显示了实际的效率图，数据取自台式机电源整流器模块相位管柱。这4条曲线是将2个不同的MOSFET器件分别在300kHz和550kHz处得到的结果。我们可以看到整个负载电流范围内的效率。

注意上面的两条曲线，在满载（30A）时，可以看到最新的器件的效率有1.5%的改进。同样还是这两条曲线，在负荷较小（15A）时，可以实现0.69%的改善。如果对整个负荷范围积分，那么与今天常见的方案相比，使用最新的MOSFET器件时平均功率损耗可以降低8%～10%。即使在较高的开关频率541kHz处，可以看到在负荷小时系统级效率仍然高于80%，而在满载时效率大于70%。如果频率继续增加，那么开关损耗将急剧增加。

大多数DC/DC变换器的最佳工作频率是250～300kHz，因为这样的频率所产生的开关损耗和传导损耗都可以承受，而且输出到负载的纹波也足够低。工作在250kHz以下时效率会更高一些，但是电压输出的偏差可能太大，因此无法用来给Pentium芯片组供电。

同样的想法可以用于笔记本电脑处理器的电源、游戏机，还可以用在置顶盒和其他家用消费电子产品，尽管它们的电流要小得多。每一毫瓦的能源节省看起来都举步维艰。不过，它可以为今天的环境问题造成全球的改善。许多方法上的小的改进都会产生显著的效果。
