ADC噪声：有关模拟输入的更多信息

【导读】我们研究了根据总SNR（信噪比）计算驱动放大器对总ADC噪声的贡献。我逐步完成了使用放大器噪声、负载阻抗和低频ADC噪声的计算过程。在该过程结束时，我们能够看到计算的SNR与在实际硬件上测量的实际SNR之间的良好一致性。

我们研究了根据总SNR（信噪比）计算驱动放大器对总ADC噪声的贡献。我逐步完成了使用放大器噪声、负载阻抗和低频ADC噪声的计算过程。在该过程结束时，我们能够看到计算的SNR与在实际硬件上测量的实际SNR之间的良好一致性。

作为工程师，计算预期结果并看到测量结果提供良好的相关性总是令人鼓舞的。现在，让我们继续看一下ADC输入端的噪声。我们还将快速浏览一下模拟输入的共模电压节点的噪声。

这一次，让我们从数字游戏中休息一下，看看一些简单的指针，以注意与ADC的模拟输入和共模电压节点相关的噪声和其他失真。具体来说，我们将研究具有开关电容输入采样网络的ADC。图1所示为具有驱动放大器和抗混叠滤波器（AAF）的典型ADC模拟输入。

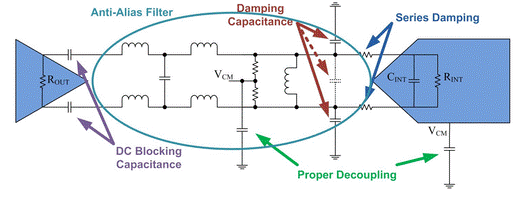

图1

带放大器和 AAF 的 ADC 模拟输入网络

抗混叠滤波器用于帮助防止噪声和谐波从转换器中的其他奈奎斯特区混叠回目标频带。这有助于降低整体系统噪声，并过滤任何可能从系统其他位置耦合到模拟输入端的噪声。阻尼电容与串联阻尼电阻一起有助于减少从ADC开关电容输入采样网络“反冲”的电流瞬变。

这些元件有助于为这些电流提供低阻抗路径，以在采样时钟边沿之间阻尼。阻尼电容可以通过两种不同的方式实现。它可以是一个单差分电容器，也可以分成两个单端电容器。权衡基于系统要求。如果系统成本是最重要的，那么单个电容器显然更便宜。在需要帮助降低系统中存在的共模噪声的情况下，两个单端电容可能是最佳方法。

模拟输入网络中经常被忽视的部分是共模电压节点。在图1的示例中，显示了交流耦合电路，其中驱动放大器和ADC的共模电压电平不同。这种情况经常发生，因为放大器需要更高的电源电压来保持适当的增益和线性度。这里要记住的重要一点是将此信号从噪声线路中路由出去，并使用适当的去耦。噪声会进入该节点，并通过V进入ADC厘米输出或通过 V厘米连接到模拟输入网络。另请注意，去耦用于ADC以及与模拟输入网络的连接。

当我们讨论模拟输入网络时，最后一句离别评论是记住在模拟输入网络的布局中保持对称。模拟输入网络中的任何不对称都会导致ADC偶数阶失真增加。这只是导致ADC性能下降的另一种噪声形式。
