顺应新版国标政策，首选瑞森半导体LLC方案

【导读】2023上半年困扰众多电源工厂的重大事件，莫过于3C认证新标准的颁布与实施。2022年7月1日起刚实施认证EMC标准GB/T 17743-2021（要求转换工作应于2023年7月1日前完成）；然而在2022年12月29日又发布谐波标准更新GB/T 17625.1-2022（以下称“新版标准”），两种国标同时要求换证。

一、认证的实施梳理

2023上半年困扰众多电源工厂的重大事件，莫过于3C认证新标准的颁布与实施。2022年7月1日起刚实施认证EMC标准GB/T 17743-2021（要求转换工作应于2023年7月1日前完成）；然而在2022年12月29日又发布谐波标准更新GB/T 17625.1-2022（以下称“新版标准”），两种国标同时要求换证。

相对于GB/T 17743-2021来说，新版标准GB/T 17625.1-2022发布时间较晚，虽然强制实施日期还有一段时间，但是如果产品需要更新证书，笔者建议直接采用新版标准来做认证，这样不但可减少多次更新而导致的重复认证费用（产品在重复认证过程中需要投入双倍的人力及物力），更为有利的是，节省多次认证时间，抢占产品发布的首发优势。

综合以上因素，分享2部分内容：

1.重点分享谐波标准更新的内容，便于伙伴们在设计时做好评估与选型；

2.瑞森半导体LLC方案在新版标准下的优势；

二、新版标准的谐波要求的变化

谐波标准更新五点，主要变化内容如下：

1. 更新额定功率≤25W照明设备的排放限值，以便涵盖新型照明设备；

2. 照明设备增加5W的阈值，5W以上的照明设备都需测试谐波；

3. 仅在应急模式下，发光的应急灯具不属于照明设备；

4. 独立的相位控制调光器、舞台照明和工作室专业灯具归为Class A；

5. 如果照明设备控制模块的有效输入功率≤2W，其照明设备谐波测试不符合标准7.4.2和7.4.3中的限值，因此控制模块对于谐波电流的影响可以不考虑，要将控制模块与其余功能分开测试。

第一步，每个功率控制等级都要测试几秒钟。如果是连续的功率等级控制，则要分为10个相等的间隔，记录在哪一个功率等级下，所测得的总谐波电流(THD)高。

第二步，用产生最大总谐波电流 (THD)的功率等级做最终测试。

三、照明设备测试限值变化

有效输入功率＞25W的照明设备测试限值：

对于额定功率＞25W的其他照明设备，输入电流的谐波不应超过表1中给出的相对限制。对于那些包含控制手段（对于额定功率大于25W的白炽灯和内置相位控制调光的灯具，输入电流的谐波不应超例如调光，颜色）的类型。当在以下两种条件下测试时，输入电流的谐波不应超过表1中给出的最大有源输入功率(Pmax)条件的百分比限值导出的谐波电流值：

若Pmax≤50w，Pmin=5w

若50w＜Pmax≤250w，Pmin=10%×Pmax

若Pmax＞250w，Pmin=25w (5w≥ P ≤25w)

■5W≤额定功率≤25W的照明产品应符合以下三个要求之一

■要求1：谐波电流不超过表3第二栏中与功率相关的限值(5w≥ P ≤25w)

■以基波电流百分数表示，3次谐波电流不得超过86%，5次谐波不得超过61%

■输入电流波形应满足：相对于基波电压过零点在60°或之前达到峰值电流的5%（门槛电流）

■在65°或之前达到峰值

■在90°之前不低于5%的电流阈值

■相角测试也在包含该绝对值峰值的周期内测量

■电流阈值等于出现在测量窗口中最大绝对值峰值电流的5%，测量窗口2.5min

■总谐波电流失真（THD）不超过70%

■2次谐波电流不得超过基波电流的5%

■3次谐波电流不得超过基波电流的35%

■5次谐波电流不得超过基波电流的25%

■7次谐波电流不得超过基波电流的30%

■9次谐波电流不得超过基波电流的20%

■11次谐波电流不得超过基波电流的20%

四、瑞森半导体LLC方案助力新版谐波标准认证

瑞森半导体自主创新的恒流CSCP-LLC架构，巧妙利用LLC信号构成功率因数校正回路，省去APFC专用的芯片与对应的功率器件，有效降低元件数量20-30%，线路简单可靠，提升产品生产直通率，同时达到减小产品体积，可适用到更多的小体积的产品。

1.对于需求输入AC单电压，功率段在5W-24W/ 25W-400W的区间的产品，需要满足新标准低THD，充分利用瑞森半导体整体方案线路简单的特色，即能够实现THD的标准，又能实现小体积的空间达成，对于新标准的方案的落地是个理想的优先考虑的方案；

2.对于输入AC全电压，功率段在5W-24W/ 25W-400W的区间的产品，瑞森半导体LLC方案前级配合APFC方案，实现优秀的THD的效果；在AC100-240V/50-60HZ范围内实现小于5%的行业顶尖水准；助你轻松实现新标准认证的顺利实施。

五、瑞森半导体LLC恒流方案介绍

持续量产LLC恒流方案产品系列

典型应用原理图

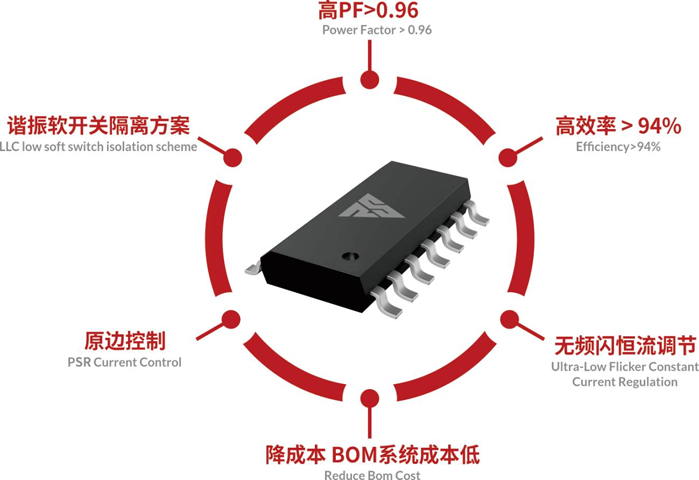

瑞森半导体LLC恒流谐振方案介绍&产品特点

■采用一种电荷泵与LLC级联专利技术解决了APFC线路的复杂性；

■实现了高PF值>0.96，低THD<5%，高效率>94%，无频闪；

■达到了提高产品可靠性的目的。

顺应新版国标政策，首选瑞森半导体LLC方案，瑞森半导体CSCP-LLC方案完美实现了高PF（>0.96），低THD（<5%），高效率（>94%），无频闪和大中小全功率段覆盖的五项全能，方案也将继续朝着节能、健康的照明理念持续创新，助力客户实现产品更新换代，提升产品竞争力！
