使用隔离式 DC／DC 转换器的演示
【导读】考虑到安全冗余的需要以及保持初级和次级之间整体间距的需要，我们串联放置了两个 Y 电容器（C100 和 C101）以桥接初级和次级接地。因此，有效电容是每个电容器值的二分之一。某些情况下需要串联三个电容器（330 pF 电容器）以保持必要的间距。
两块板来展示我们的UCC12051-Q1隔离式直流/直流转换器的辐射性能与 CISPR 25 5 类限制的对比。该转换器专为 5V 输入和 5V 输出而设计，负载为 100mA，带有典型的电池线路电磁干扰滤波器。一块板（未发布）在所有四层上的初级和次级之间有 8 毫米的间距，一块板（用于汽车 CISPR 25、5 类辐射、参考设计的隔离式 5V 偏置电源) 允许在两个内层中交错初级和次级接地，初级和次级接地之间的间距为 1 毫米。从初级接地到次级接地的额外有效电容估计为 11 pF。UCC12051-Q1 内部的隔离式转换器以 8 MHz 的频率切换，以确保其 CISPR 25 关注的个频率是 32 MHz 的四次谐波。

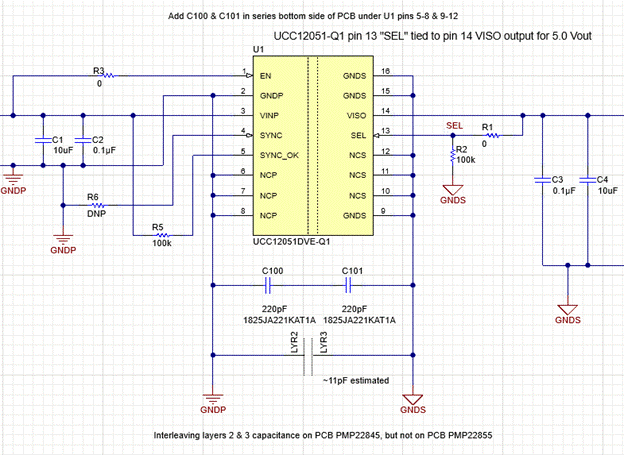

图 1是隔离式 5V 参考设计原理图的片段，显示了一个 IC 隔离转换器，在初级接地和次级接地之间带有电容器，以包含转换器的隔离变压器产生的高频噪声。未发布的电路板与隔离式 5V 参考设计相同，只是缺少 PCB 层交错。
图 1隔离式 5V 参考设计中 DC/DC 转换器的初级和次级接口显示了添加的旁路电容器 C100 和 C101 以及交错的内层电容。
考虑到安全冗余的需要以及保持初级和次级之间整体间距的需要，我们串联放置了两个 Y 电容器（C100 和 C101）以桥接初级和次级接地。因此，有效电容是每个电容器值的二分之一。某些情况下需要串联三个电容器（330 pF 电容器）以保持必要的间距。

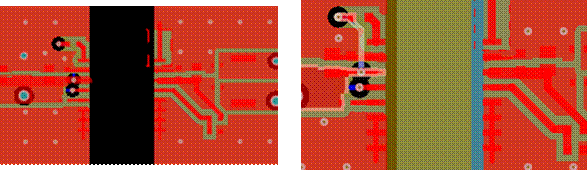

图2中，左图为未释放板，各层间距为8mm；右图是隔离式 5V 参考设计，顶层和底层的间距为 8mm，内层的间距仅为 1mm，因此它们具有重叠的初级和次级接地层。
图 2：所有层上的 8 毫米间距（左）与仅顶层和底层上的 8 毫米间距（右）：顶层 - 红色；第2层是深绿色；第 3 层——淡蓝色；第 4 层——棕褐色；第 2 层和第 3 层的重叠——浅绿色；任何一层都没有铜——黑色。
