共模半导体推出超低噪声、超高PSRR线性稳压电源GM1205

【导读】『共模半导体』推出高性能低压差线性稳压电源GM1205，其采用的超低噪声和超高电源抑制比(PSRR)架构对噪声敏感的信号采集和无线通信应用供电。GM1205被设计为一个高性能电流基准后跟随一个高性能电压缓冲器，其可容易地通过并联以进一步降低噪声、增加输出电流和改善PCB上的散热量。

『共模半导体』推出高性能低压差线性稳压电源GM1205，其采用的超低噪声和超高电源抑制比(PSRR)架构对噪声敏感的信号采集和无线通信应用供电。GM1205被设计为一个高性能电流基准后跟随一个高性能电压缓冲器，其可容易地通过并联以进一步降低噪声、增加输出电流和改善PCB上的散热量。

GM1205系列产品介绍

GM1205 可在 180mV 典型压差电压条件下提供500mA，该产品正常工作静态电流的典型值为 3.1mA，并在停机模式中低于 1μA。该器件通过片外电阻调节输出电压，能够在宽输出电压范围(1V 至 15V)内保持单位增益工作，从而提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，并且这些性能与输出电压无关。此外，该稳压电源还拥有可编程电流限值、快速启动和用于指示输出电压调节的可编程电源良好信号。

GM1205能够在采用 10μF(最小值)陶瓷输出电容的情况下实现稳定。内置保护功能电路包括内部电流限制和过热保护。

GM1205采用耐热性能增强型 10 引脚 3mm x 3mm DFN10封装和 12 引脚 4mm x 4.9mm DFN12封装。其中DFN12 封装 VIOC 跟随功能可控制前级开关电源输出电压以维持 GM1205 恒定的压差，从而实现最小化功耗。

功能特点

• 超低 RMS 噪声：1.8μVRMS

• 超低点噪声：6nV/√Hz(在 10kHz)

• 超高 PSRR：120dB(在100Hz)，62dB(在 2MHz)

• 输出电流：500mA

• 宽输入电压范围：2.6V 至 20V

• 单个 SET pin 电容改善噪声和 PSRR

• 100μA SET 引脚电流：±1% 初始精度

• 单个 SET pin 电阻器设置输出电压

• 可编程电流限值

• 低压差电压：180mV

• 输出电压范围：1V 至 15V

• VIOC 调整前级电源电压以实现最小功耗（DFN12 封装）

• 可编程电源良好

• 快速启动能力

• 高精度使能/欠压闭锁

• 可并联多个器件以降低噪声和提供较高的电流

• 第二重保护功能：内部电流限制

• 最小输出电容：10μF(陶瓷)

• 10 引脚 3mmx3mm DFN 封装

• 12引脚 4mmx4.9mm DFN 封装和MSOP-12管脚兼容

主要应用

• RF 电源、PLL、VCO、混频器、低噪声放大器（LNA）

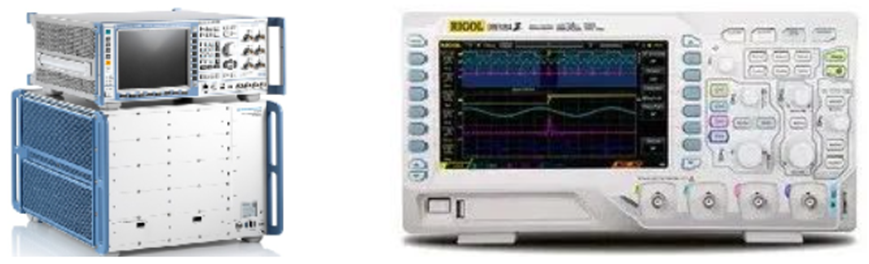

• 超低噪声仪表及工业相机

• 高速/高精度数据转换器

• 医疗成像、超声诊断

• 高精度电源

• 用于开关电源的后置稳压电源

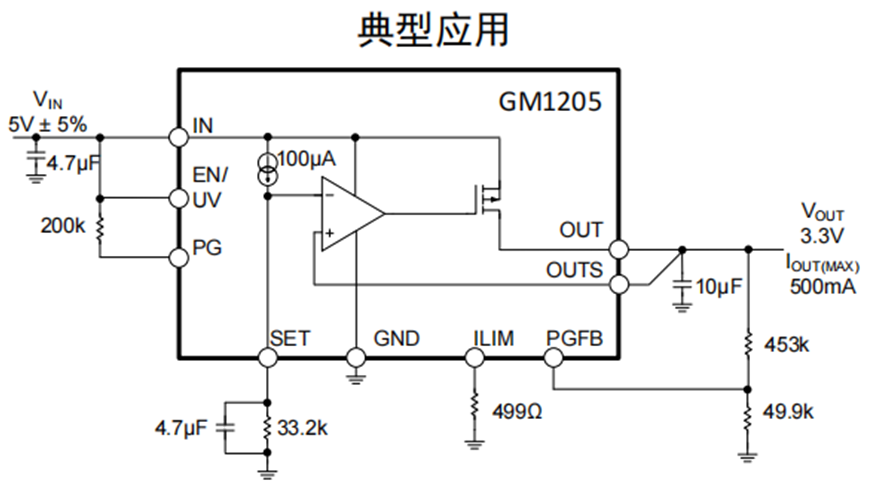

GM1205 是一款高性能低压差线性稳压器，它采用了超低噪声(在 10kHz 为 6nV/Hz)和超高 PSRR(在 2MHz 为 62dB)的架构来对噪声敏感的应用供电。GM1205内置一款高精度电流源跟随高性能轨至轨电压缓冲器，可以支持通过并联来进一步降低噪声、增加输出电流和在 PCB 上的散播热量。此外，该稳压器还拥有可编程电流限值、快速启动能力和可编程的电源良好信号。

GM1205 简单易用，并拥有在高性能稳压器中所需的保护功能。包括短路保护和具迟滞的热停机功能，GM1205可完美替代ADI的LT3045。

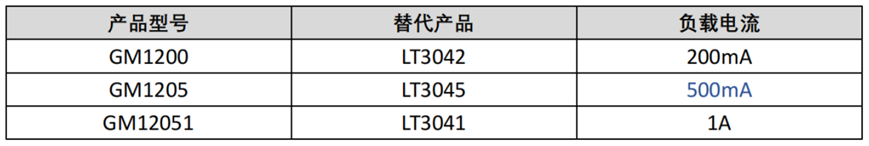

GM120X系列及其对标产品

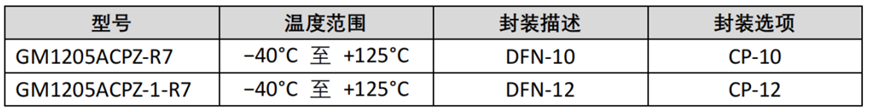

GM1205订购指南
