Spectrum仪器推出行业领先的全新M5i.33xx PCIe数字化仪


【导读】Spectrum仪器今日宣布推出两款全新PCIe数字化仪卡。新产品凭借卓越的GHz信号采集和分析能力,令公司M5i系列旗舰产品再度升级。单通道和双通道的新产品不仅拥有10GS/s的超快采样率和12位垂直分辨率,其传输速度更是达到行业领先的12.8GB/s(通过PCIe总线)。


拥有10 GSample/s速率、12位分辨率+ 和12.8 GByte/s流式传输速度的新产品


Spectrum仪器今日宣布推出两款全新PCIe数字化仪卡。新产品凭借卓越的GHz信号采集和分析能力,令公司M5i系列旗舰产品再度升级。单通道和双通道的新产品不仅拥有10GS/s的超快采样率和12位垂直分辨率,其传输速度更是达到行业领先的12.8GB/s(通过PCIe总线)。为实现最佳流速率,Spectrum仪器融合了16通道、Gen3和PCIe技术。数据采集后可直接传输至PC内存进行存储,亦可发送到CPU和GPU进行定制化的信号处理与分析。新产品的前端电路带宽超过3GHz,板上内存可达16GB(8GSamples)。这些卓越的功能使全新PCIe数字化仪卡成为工程师和科学家处理GHz区间电子信号的强大工具包。


Spectrum仪器推出行业领先的全新M5i.33xx PCIe数字化仪

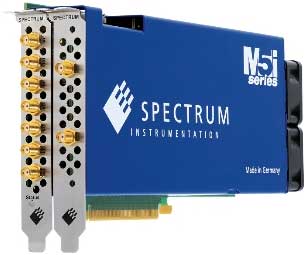

M5i.33xx PCIe数字化仪卡


此次推出的12位分辨率数字化仪产品具有创新性,其动态范围也远优于多数常规测试仪器。例如,新产品的分辨率是多数使用8位模数转换器的数字示波器的16倍。新增的分辨率显著提升了信噪比测量时的精准度,还使用户能够获取和描述低分辨率设备经常遗漏的信号细节。


新产品可处理多种信号,这其中包括通信、半导体测试、光谱学、光学系统和量子物理等领域。新产品的前端电路带宽超过3GHz,全程可编程范围区间为±200 mV 至 ±2.5 V并具有可变偏移。通常情况下,新产品能够在单脉冲或多波形记录模式下进行信号采集。多重记录将板上内存划分为多个分区,即使在触发率特别高的情况下也能获得大量事件。它非常适合在串行总线测试中遇到的情况或使用刺激响应过程的设备,例如在LIDAR和RADAR系统中发现的情况。为了增加新产品的灵活性,板上存储器就如同传统的示波器一样可以作为环形缓冲器使用,也可以作为FIFO缓冲器用来向PC持续传输数据。


为了获取难以捕捉的信号,用于通道和外触发输入的触发模式有很多。这些模式包括传统的边缘触发,以及诸如Window、Re-Arm、Or/And (logical)、软件和延迟等复杂的方式。触发是将快速和准确的波形数据与相关的触发时间戳数据存储在一起。前面板上有SMA连接器,用于通道输入、时钟与触发器的输入和输出,以及四个多功能数字I/O线。额外提供的时钟和触发器连接能够使卡和额外的数字化仪或其他的测量设备同步。


只要将新产品安装在合适的PCIe插槽中,几乎可以将任何一台电脑瞬间变成强大的测量工具。这也打开了使用最新CPU和GPU硬件进行信号处理和分析的大门。这些存储卡配备了在Windows或Linux操作系统上运行所需的所有工具。软件开发工具包(SDK)几乎可以使用任何主流编程语言,这其中包括C语言、C++、C#、Delphi、VB.NET、J#、Python、Julia、Java、LabVIEW和MATLAB。SDK包含所有所需的驱动程序库以及编程示例。另外,如果客户不想编写自己的代码,Spectrum仪器还提供了SBench 6 专业版。这可强大的软件不仅帮助客户实现了完整的控制,还配有大量的数据显示、分析、存储和文档功能。


Spectrum仪器推出行业领先的全新M5i.33xx PCIe数字化仪

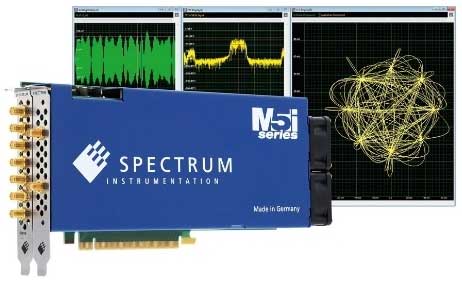

M5i.33xx-x16系列数字化仪共有五种不同型号可选


Spectrum仪器旗下的所有PCIe卡均可直接向CUDA GPU传输数据,并通过公司提供的SCAPP工具包(Spectrum CUDA并行处理访问)实现,非常兼具成本效益。SCAPP包括支持CUDA GPU的驱动程序,并允许用户开发自己的处理流程。为了降低准入门槛,SCAPP工具包中提供了可以修改和构建的示例。它非常适合处理密集型数据的客户,例如用于降噪的连续平均,或用于光谱分析的MPoint-FFTs。


新卡的另一个选项是板上求和平均(选项M5i.33xx-spavg)。平均是一个非常强大的工具,可用于减少不必要的信号噪声。同时,它可以提高测量分辨率,超越标准数字化仪具备的12位性能,并提供更佳的动态范围和信噪比。该选项使用了卡上的板上FPGA(现场可编程门阵列)技术来平均波形,即使在完整的10GS/s采样时。最终,这使新产品成为了市面上最快的信号平均解决方案之一,速度平均高达1500万事件每秒,由于事件之间的死区时间极短,不到40纳秒!


首席技术官Oliver Rovini表示:“这些新推出的数字化仪卡代表了Spectrum仪器在技术方面的重大进步。采样率和带宽的显著提升使我们能够开拓更广阔的市场。例如,当更多的工程师和科学家需要获取和描述GHz范围内的波形,或者边缘速度为亚纳秒的脉冲时,我们能给他们提供有力的支持。新产品易于使用且非常灵活,几乎可以处理任何信号。它可能是来自反射激光源的低电平脉冲,也可能是涉及某种复杂调制技术的高速通信信号。”


与Spectrum仪器旗下所有产品一样,M5I.3350-x16和M5i.3357-x16均享有五年质保。我们的工程师团队将在产品的整个生命周期内为客户提供免费软件和固件更新。M5i.33xx系列产品共有5款型号可选。用户可以选择单通道或双通道,以及3.2GS/s、6.4GS/s或10 GS/s的采样率,以及1GHz、2GHz或3 GHz的带宽。


关于Spectrum仪器


Spectrum仪器成立于1989年,迄今为止设计和研发了多款模块化数字化仪及发生器产品,其中包括PC卡(PCIe和PXIe)以及独立以太网设备(LXI)。在过去30年间,Spectrum获得了业界的广泛认可,旗下产品也被用于行业领军企业及一流大学的众多产品和科研项目中。Spectrum仪器总部位于德国汉堡附近的格罗斯汉斯多尔夫,凭借卓越的技术能力和优质的客户服务享誉全球。
