顺络电子绕线磁珠WHZ1005F、WHZ1608F系列
【导读】顺络电子绕线磁珠WHZ1005F、WHZ1608F系列，随着5G的广泛应用，终端通讯特别是智能手机、智能穿戴等设备的轻薄化，功能多元化，多频段化发展需求，对电子元件电性能、小型化、高可靠性的要求越来越高。为应对5G频段的增多对射频信号的影响以及对高频噪声的抑制，顺络开发出性能满足高频高阻抗要求且能精准滤除和抑制高频干扰的小尺寸(公制1005/1608)，低DCR、大电流的绕线磁珠。
顺络电子绕线磁珠WHZ1005F、WHZ1608F系列，随着5G的广泛应用，终端通讯特别是智能手机、智能穿戴等设备的轻薄化，功能多元化，多频段化发展需求，对电子元件电性能、小型化、高可靠性的要求越来越高。为应对5G频段的增多对射频信号的影响以及对高频噪声的抑制，顺络开发出性能满足高频高阻抗要求且能精准滤除和抑制高频干扰的小尺寸(公制1005/1608)，低DCR、大电流的绕线磁珠。
产品特点
??●绕线铁氧体结构，小尺寸
??●低DCR、高额定电流
??●高频(GHz)高阻抗
产品应用
●智能手机、智能穿戴等电子设备
外观尺寸及推荐焊盘
??

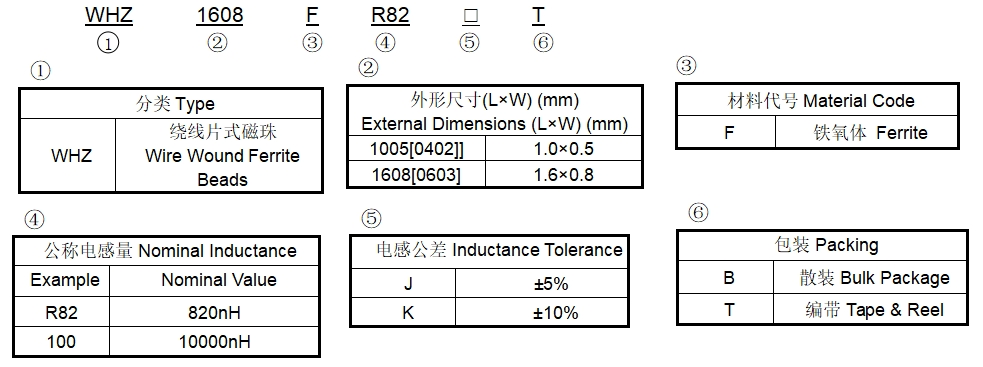

产品型号

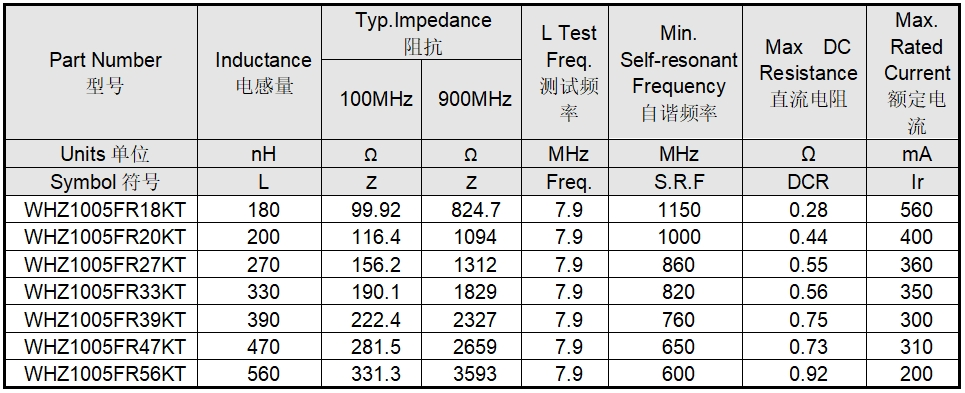

电性规格
??
频谱
WHZ1005F TYPE
WHZ1005F TYPE
产品举例
1、磁珠在手机音频线路的应用。
A、滤除D类功放开关噪声。D类功放产生的开关噪声，会辐射到周围空间，且与天线耦合导致接收灵敏度降低，使蜂窝频带的噪声级变大。在天线和耳机之间采用高阻抗音频静噪绕线磁珠WHZ系列可以很好地抑制蜂窝频带的噪声，改善接收灵敏度。
B、可滤除手机射频干扰信号。GSM通信时，在音频带域检测出RF信号，会使扬声器、听筒甚至通话对方的听筒中产生蜂鸣声。在人耳听力范围(20Hz至20kHz)内检测到大量噪声(能够听到频率噪声217Hz的声音)，使用阻抗在通信频带内有较大阻抗的绕线磁珠WHZ系列能够改善音频信号噪声，同时保持良好信噪比。
推荐型号：
??
2、智能手机、智能穿戴、Wi-Fi/蓝牙/射频模块的高频高阻抗匹配线路。WHZ系列磁珠在1.8GHz-2.4GHz具有很高的阻抗(400-900Ω)，可以很好地抑制和滤除此频段的噪声。
??
