Linear为APD施加偏置设计出新款DC/DC转换器LT3905

凌力尔特公司(Linear Technology Corporation)推出固定频率、电流模式升压型DC/DC转换器LT3905,该器件专为对光接收器中的雪崩光电二极管(APD) 施加偏置而设计。

LT3905具有高压侧APD电流监视功能,动态范围跨5个数量级,其在3μA至3mA范围内的相对准确度优于2%。最大APD电流利用单个电阻器来设置,而一个带指示器的快速电流限制器可在过载情况下保护APD。可调输出电压提供了动态偏置控制,一个可编程信号丢失指示器用于在低APD电流条件下发出标记信号。电源开关、肖特基二极管、APD 电流监视器、电流限制和信号丢失指示器集成在一个采用3mm x 3mm QFN封装的IC之中。LT3905工作于 1MHz或2MHz开关频率,可提供适合APD偏置应用的纤巧解决方案占板面积。

LT3905的内部65V、350mA高效率开关提供高达60V的输出电压,同时其2.7V至12V的输入电压范围可适合多种输入源。其开关频率为用户可选的1MHz或2MHz,从而使设计师能够优化效率,并最大限度地减小外部组件尺寸。采用恒定频率架构可最大限度地降低输出噪声。其他特点包括软启动、内部补偿和可编程 VIN欠压闭锁。

LT3905EUD采用3mm x 3mm QFN-16封装,千片批购价为每片2.55美元。工业级版本LT3905IUD经过测试,保证工作在-40℃至125℃的工作结温范围,千片批购价为每片2.81美元。两种版本都有现货供应。

具APD电流监视器的60V升压型转换器

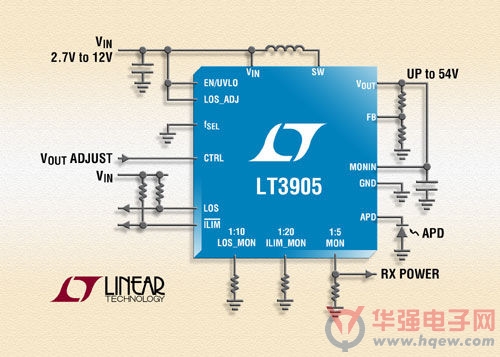

DC/DC转换器LT3905电路图

性能概要:LT3905

●65V、350mA内部DMOS开关

●集成的肖特基二极管

●在3μA至3mA范围内以2%的准确度监视APD电流

●单个电阻器设定最大APD电流

●具指示器的快速APD电流限制器

●可编程信号丢失指示器

●2.7V至16V VIN范围

●CTRL引脚调节输出电压

●可编程VIN欠压闭锁

●高效率升压型转换器

●可选1MHz/2MHz开关频率

●内部补偿

●内部软启动

●低停机电流:<1μA
