Vishay推出采用IHLP®制造的新款组合耦合电感器

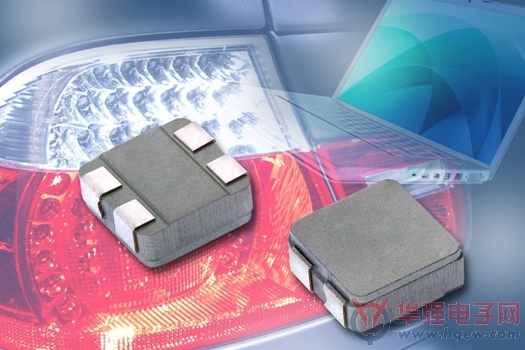

日前，Vishay宣布，推出采用该公司IHLP®技术制造，可用于SEPIC DC/DC转换器和其他应用的新系列组合耦合电感器。Vishay Dale IHCL使用4040小外形尺寸，在相同封装内装了两个电感器，磁耦合大于90%，工作温度可达+155℃，有2.2μH～47μH共8种感值。
今天发布的器件的工作频率可以达到5MHz，适用于车用LED照明里的SEPIC转换器。IHCL器件把两个电感器集成在一个高4.0mm的小尺寸10.16 mm x 10.67mm封装里，这样工程师就能够设计出更小、更耐用和高效的SEPIC转换器电路，同时降低总成本。IHCL系列也可以用于共模应用。
新电感器可处理高瞬态电流尖峰而不会硬饱和。器件被包装在符合RoHS的完全无铅的屏蔽复合结构里，通过这种结构将蜂鸣噪声降到非常低的水平，规定工作温度为-55℃～+155℃，对热冲击、潮湿、机械冲击和振动有很好的耐受能力。
器件规格表：
产品编号 | 电感@ 100 kHz,0.25V,0A | 标称DCR @ 25 °C | 最大DCR @ 25 °C | 典型热 直流电流 | 典型饱和 直流电流 |
IHCL-4040DZ-5A 2.2 μH | 2.2 μH | 13.0 mΩ | 15.0 mΩ | 9.5 A | 11.0 A |
IHCL-4040DZ-5A 2.7 μH | 2.7 μH | 15.9 mΩ | 17.0 mΩ | 9.3 A | 11.0 A |
IHCL-4040DZ-5A 4.7 μH | 4.7 μH | 28.0 mΩ | 30.0 mΩ | 6.2 A | 9.0 A |
IHCL-4040DZ-5A 10 μH | 10 μH | 90.6 mΩ | 97.0 mΩ | 4.3 A | 8.0 A |
IHCL-4040DZ-5A 15 μH | 15 μH | 109.0 mΩ | 116.6 mΩ | 3.3 A | 6.0 A |
IHCL-4040DZ-5A 22 μH | 22 μH | 177.0 mΩ | 189.6 mΩ | 2.5 A | 4.75 A |
IHCL-4040DZ-5A 33 μH | 33 μH | 165.0 mΩ | 176.2 mΩ | 2.6 A | 2.5 A |
IHCL-4040DZ-5A 47 μH | 47 μH | 241.0 mΩ | 257.5 mΩ | 2.2 A | 2.7 A |
组合耦合的电感器现可提供样品，并已实现量产，大宗订货的供货周期为八周到十周。
